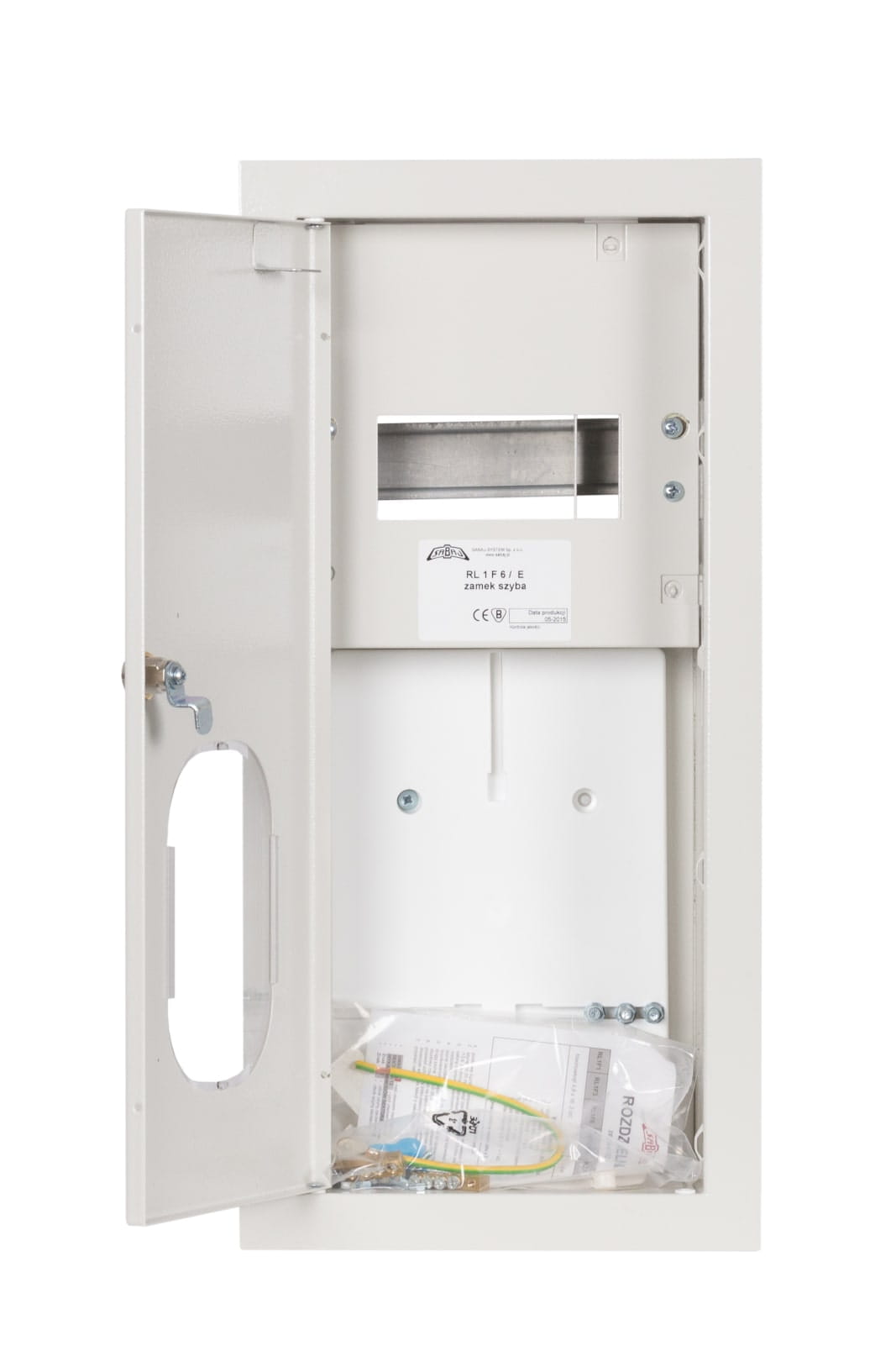

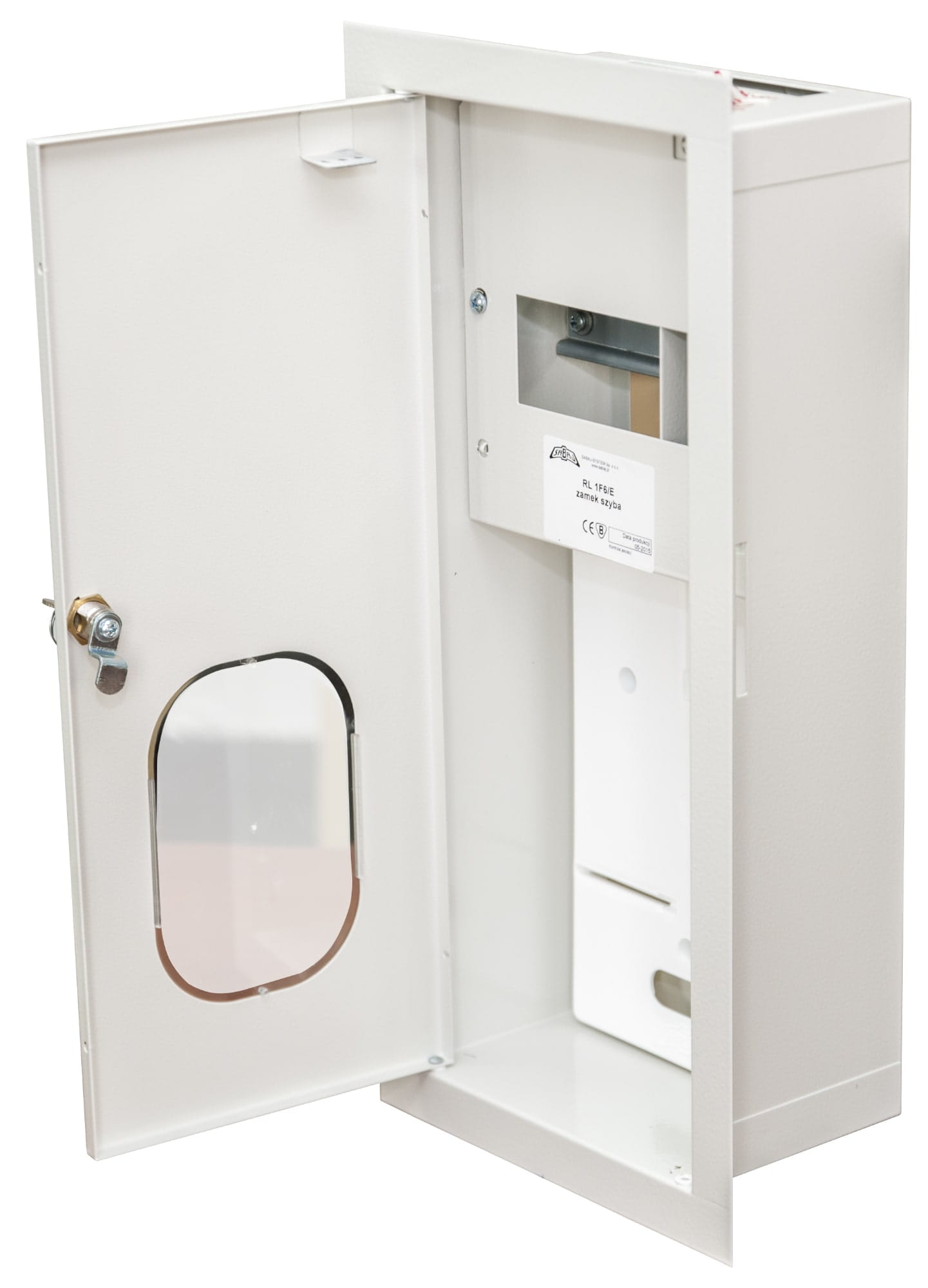

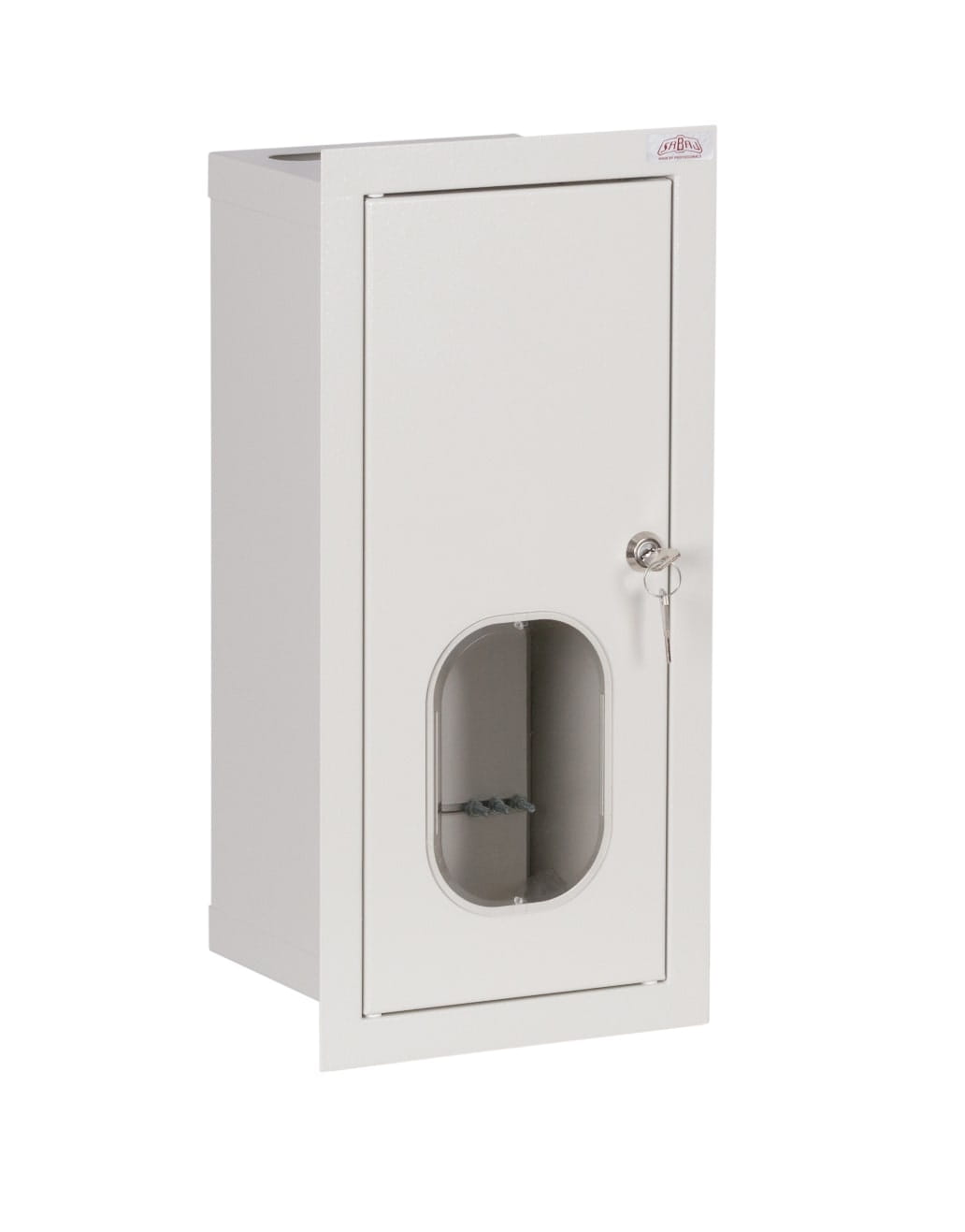

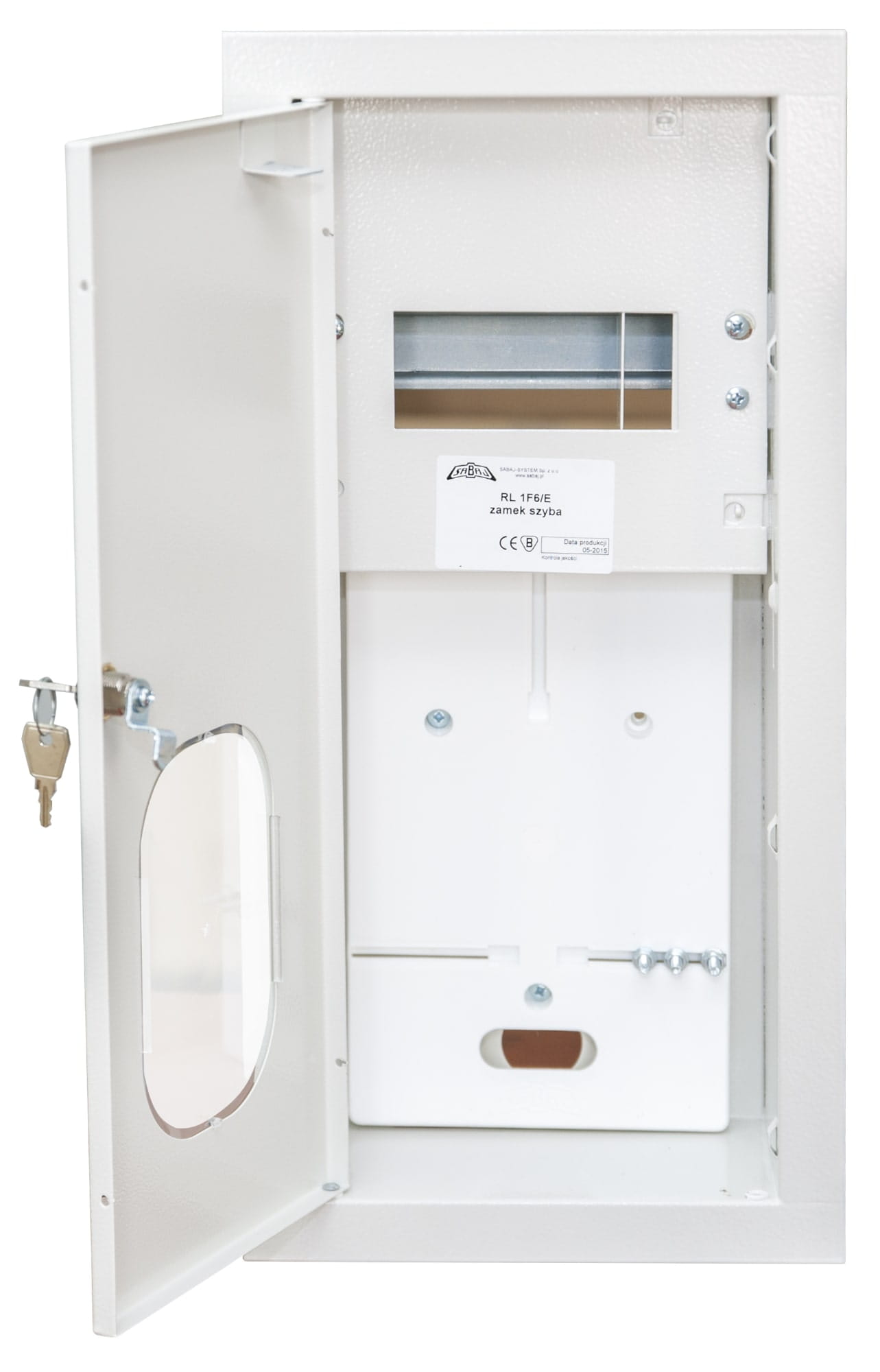

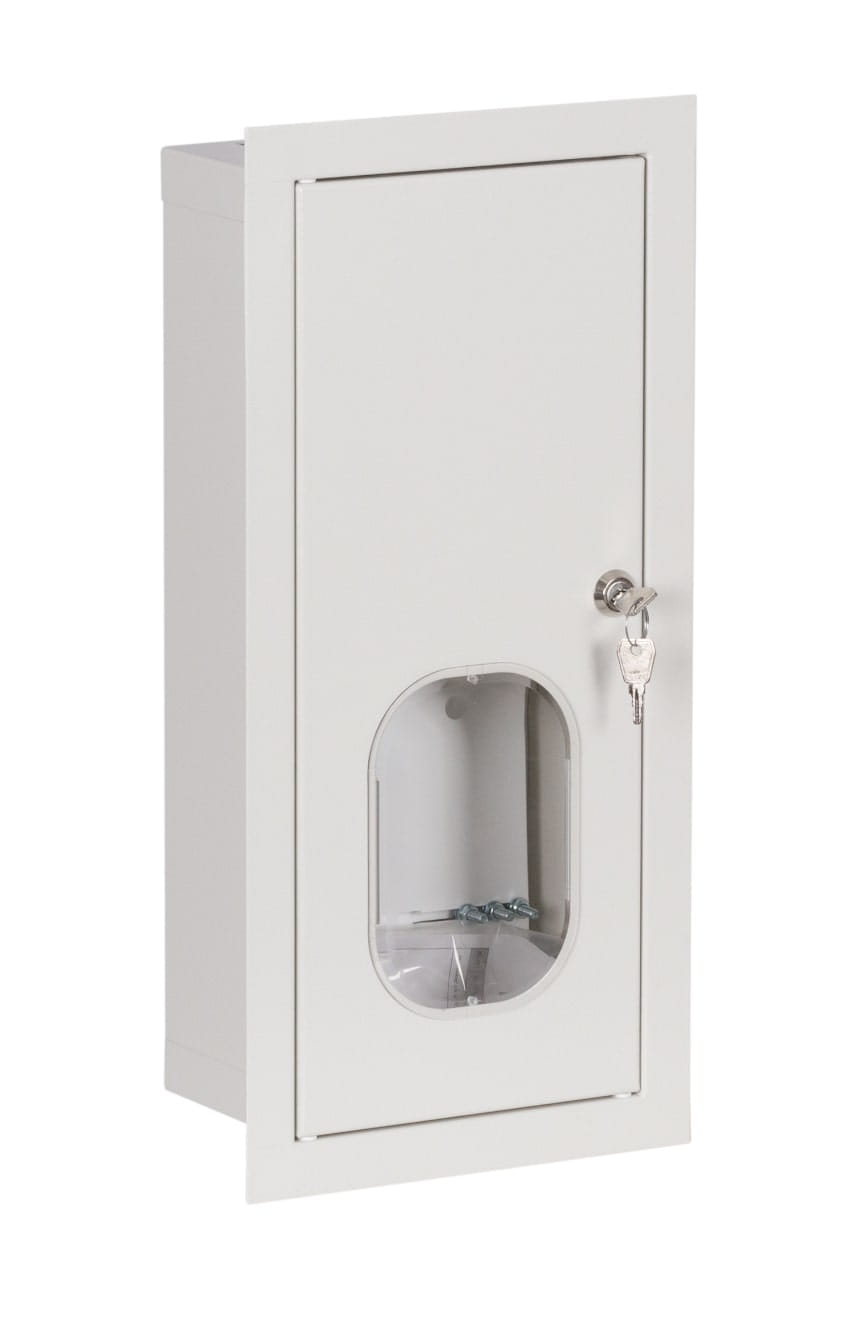

Szafka licznikowa podtynkowa 1-licznikowa 1-fazowy elektroniczny 6 modułów IP31 180x430x120 Biała z zamkiem i szybą RL 1F 6E ZSZ
Opis
Charakterystyka techniczna
- Klasa ochronności: I
- Stopień ochrony: IP31
- Sposób montażu: zabudowa w ścianie

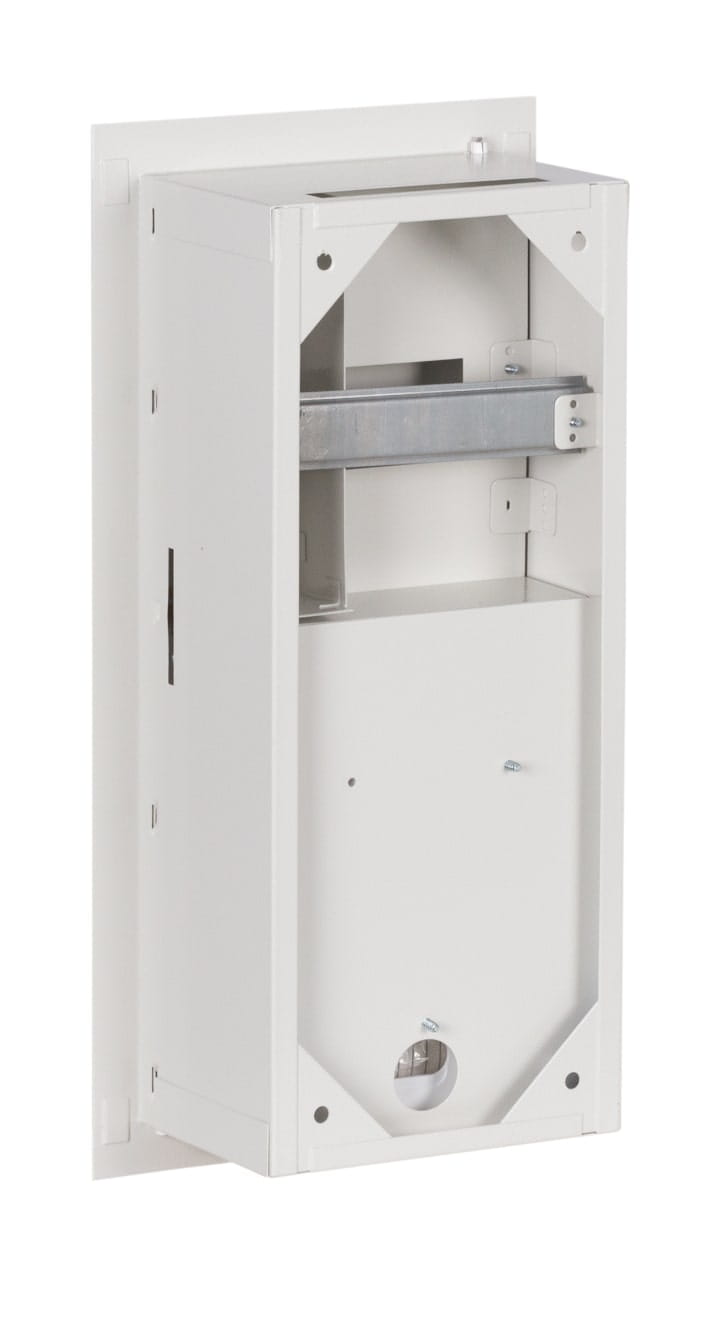

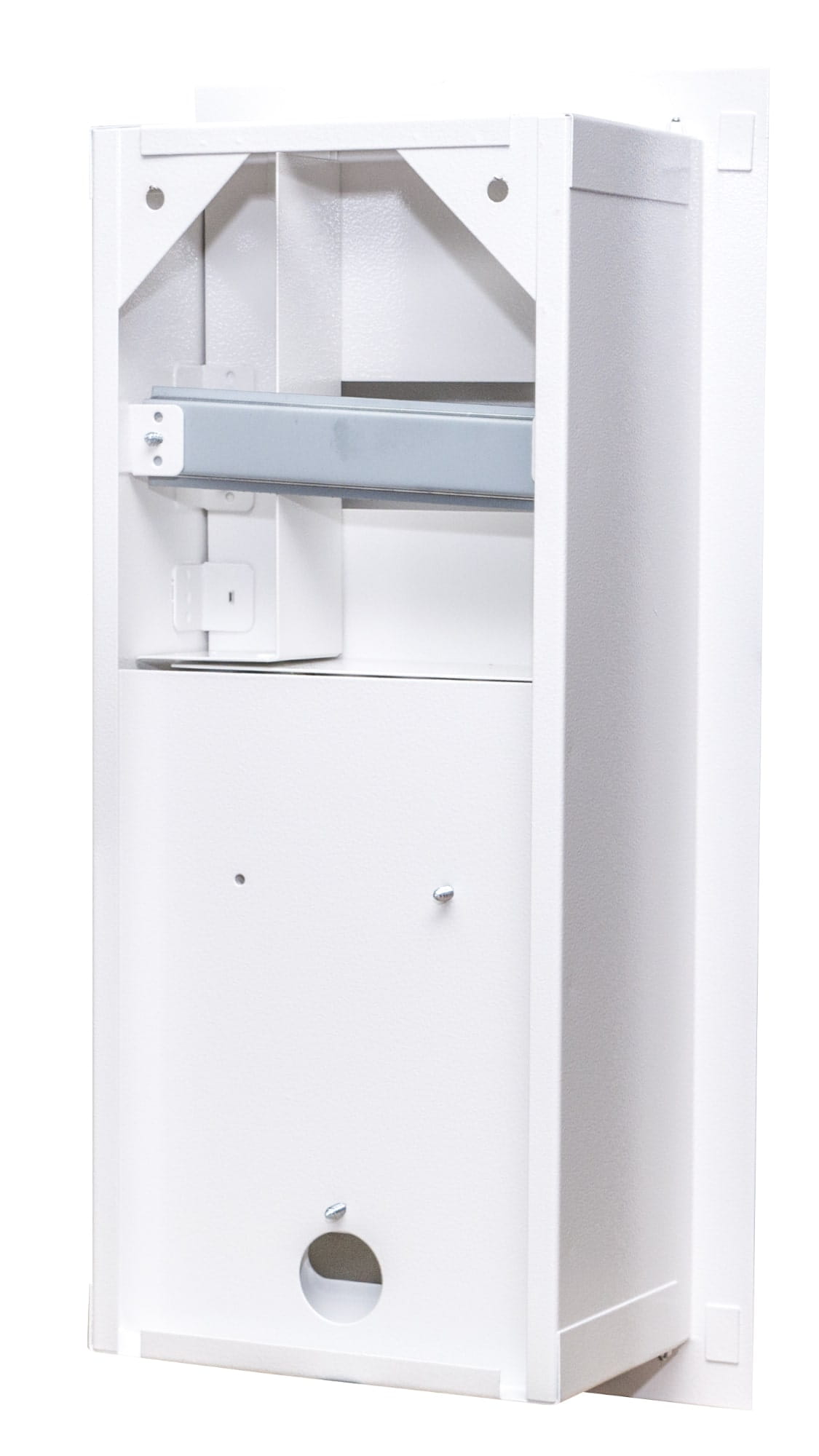

- Metalowa podtynkowa rozdzielnica typu RL, przeznaczona do zainstalowania elektronicznego licznika jednofazowego oraz sześciu zabezpieczeń
Zastosowanie
Wnętrzowe rozdzielnice nN, przeznaczone do instalowania liczników jedno lub trójfazowych.
Standardowe wyposażenie
Tablica pod licznik, szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, przód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne.
Wyposażenie
Blacha stalowa o grubości 0,8 mm, z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną.
Pliki do pobrania:

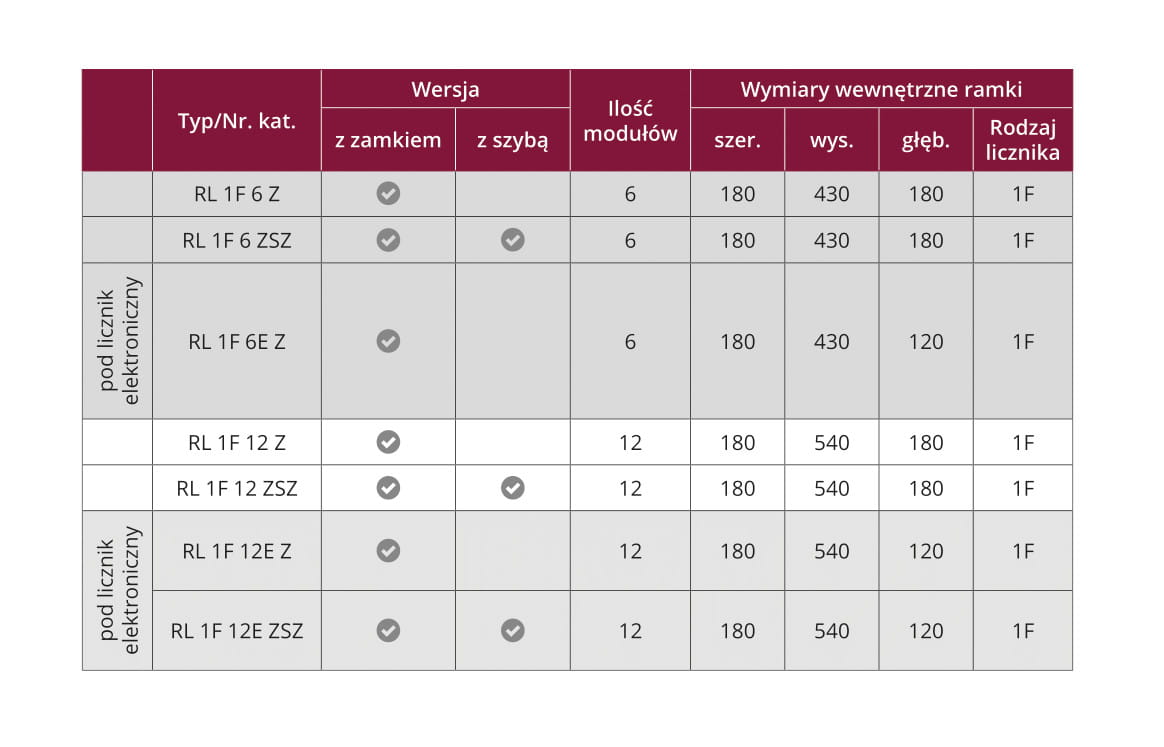

Dane techniczne
Ilość modułów | 6 |
Stopień szczelności IP | 31 |
Rodzaj licznika | 1 x 1-fazowy |
Typ zamknięcia | Zamek |

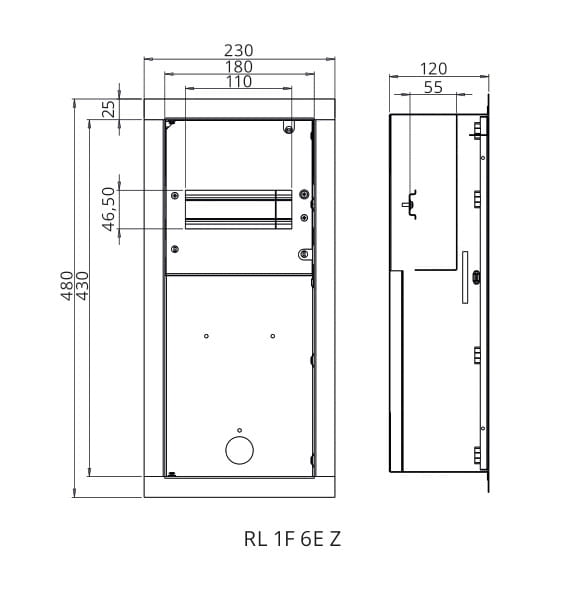

Szerokość | 230 mm |
Wysokość | 480 mm |
Głębokość | 120 mm |
Wersja drzwi | Drzwi z szybą |
Klasa ochronności | Klasa 1 |
Symbol producenta | 2-060E |
Napięcie znamionowe izolacji | Ui = 500V |
Napięcie znamionowe łączeniowe | Un = 400V |
Prąd znamionowy ciągły | In ≤ 100A |
Sposób montażu | Podtynkowy |
Wymiary bez ramki w mm (sz x wys x gł) | 180x430x120 |
