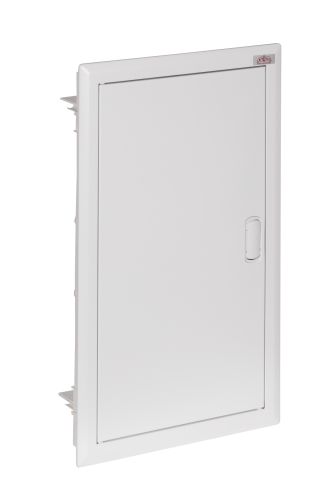

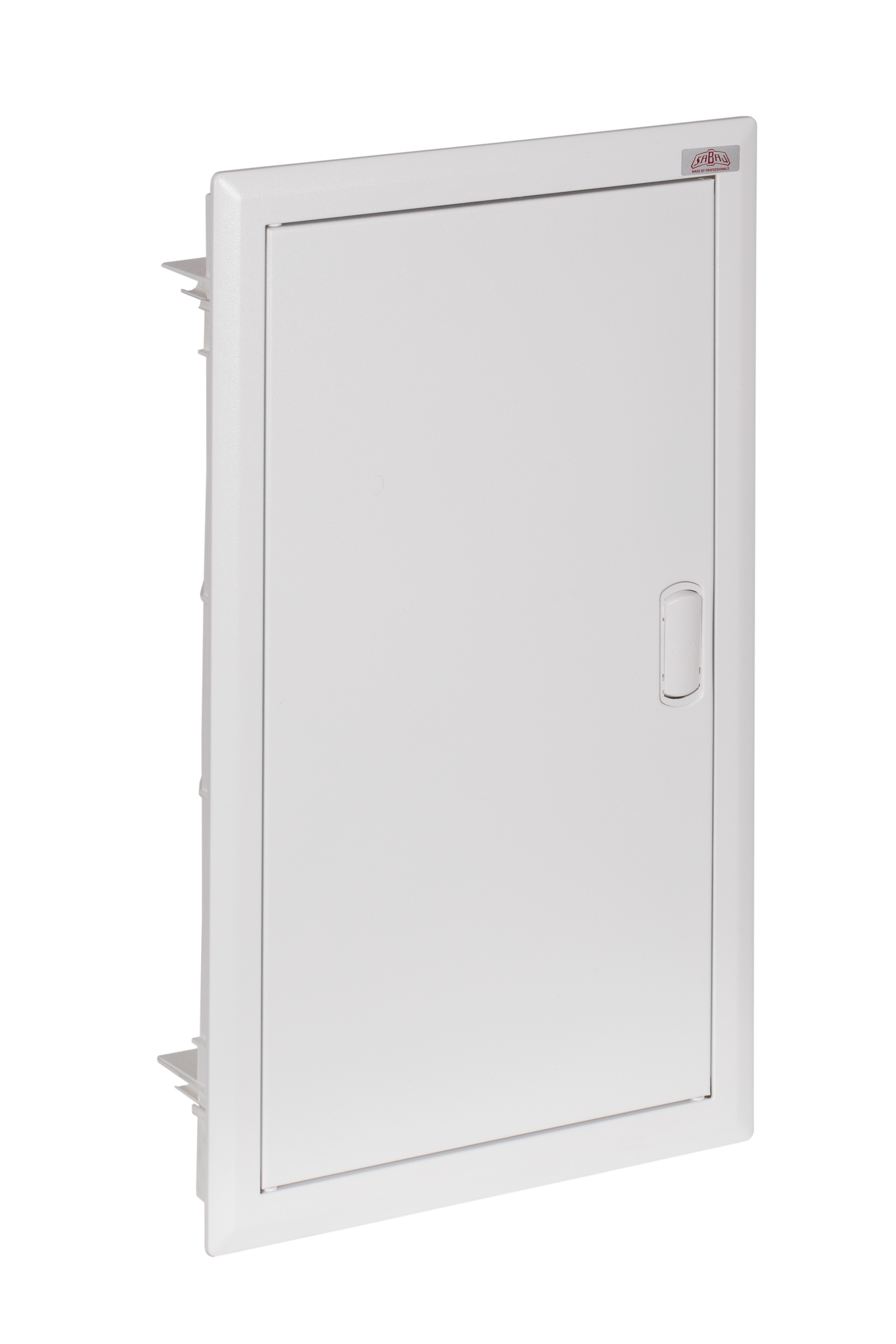

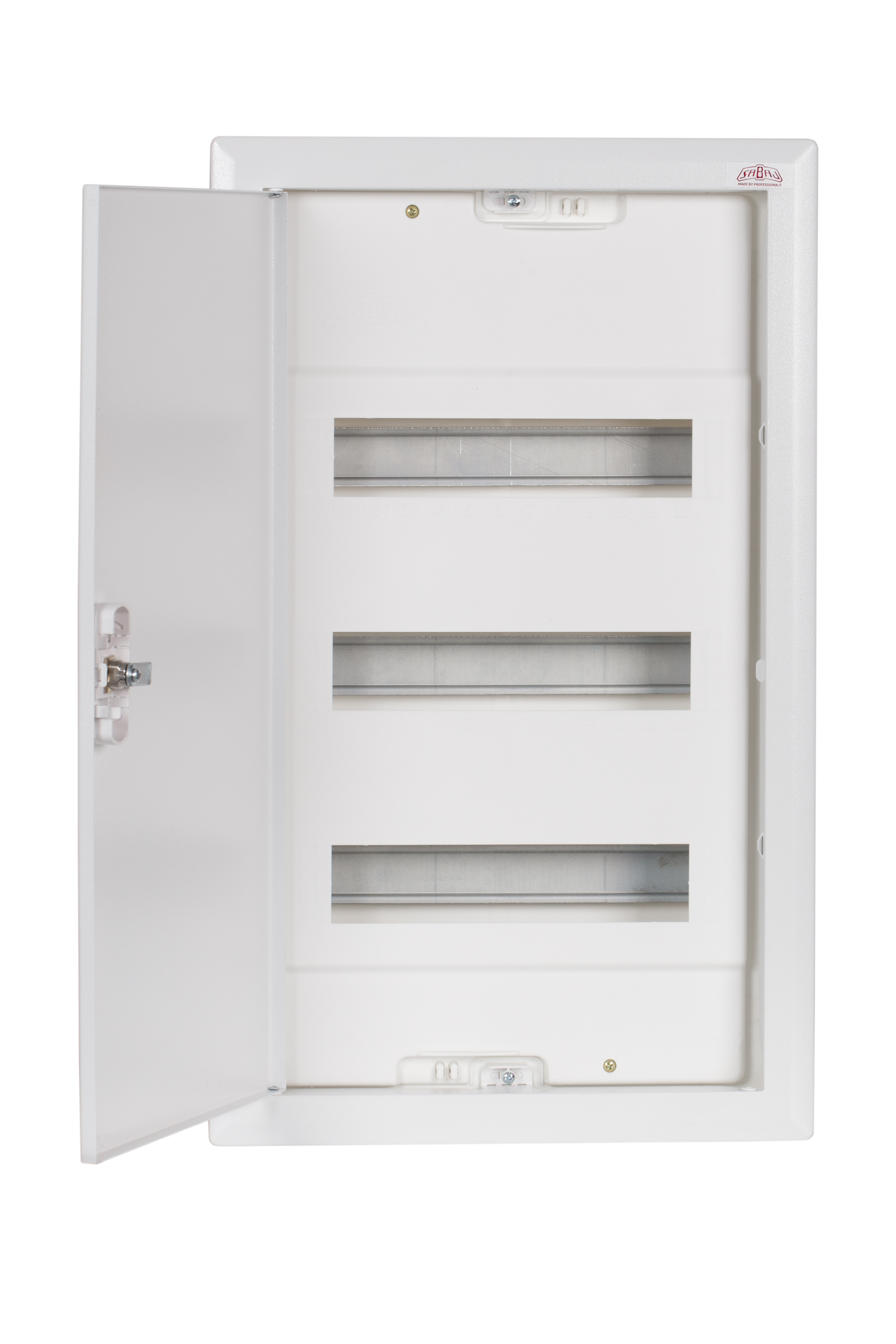

Rozdzielnica modułowa podtynkowa 36 modułów IP30 355x587x90 Biała na zatrzask RPT 36

Opis

Charakterystyka techniczna:
Wykonanie:

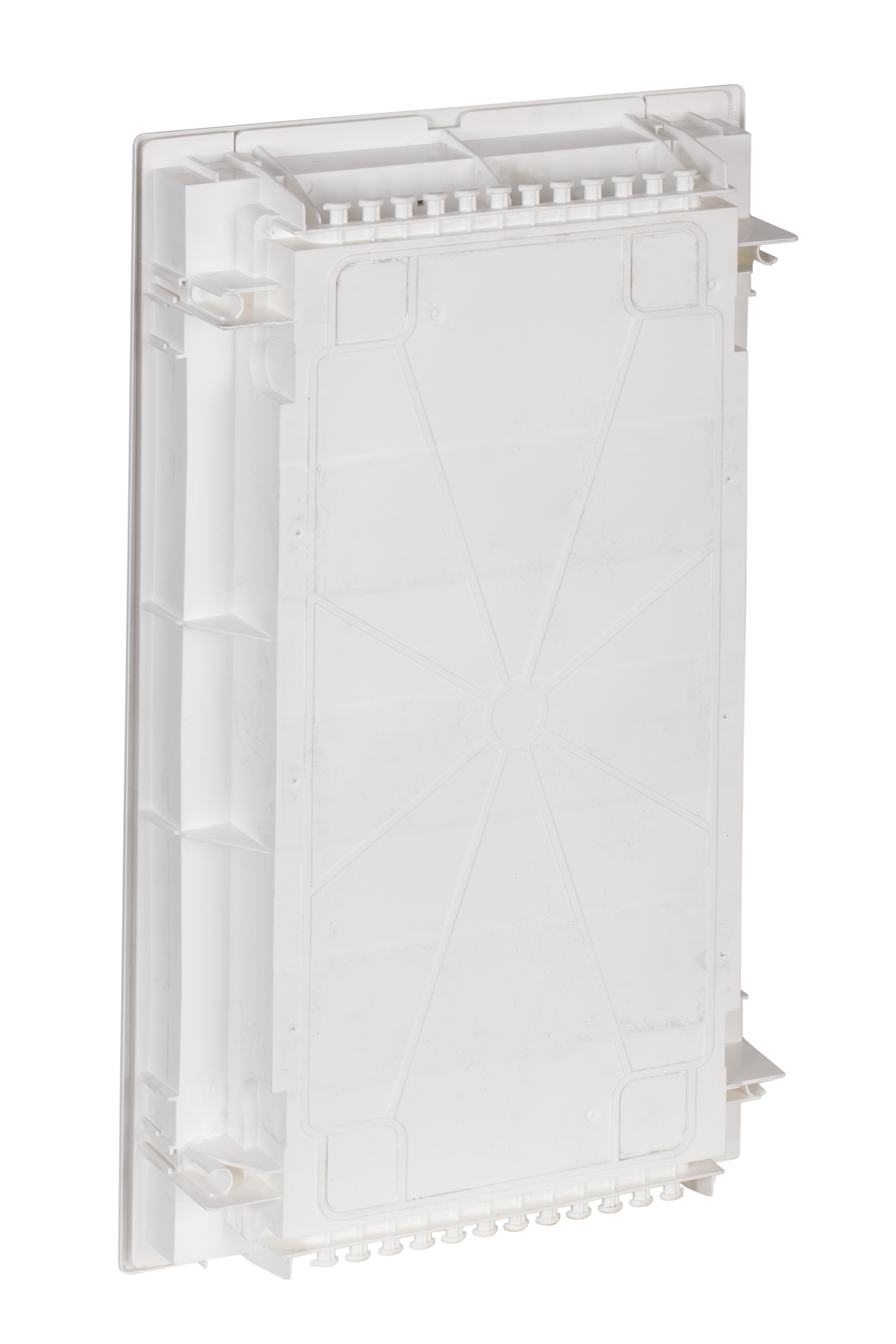

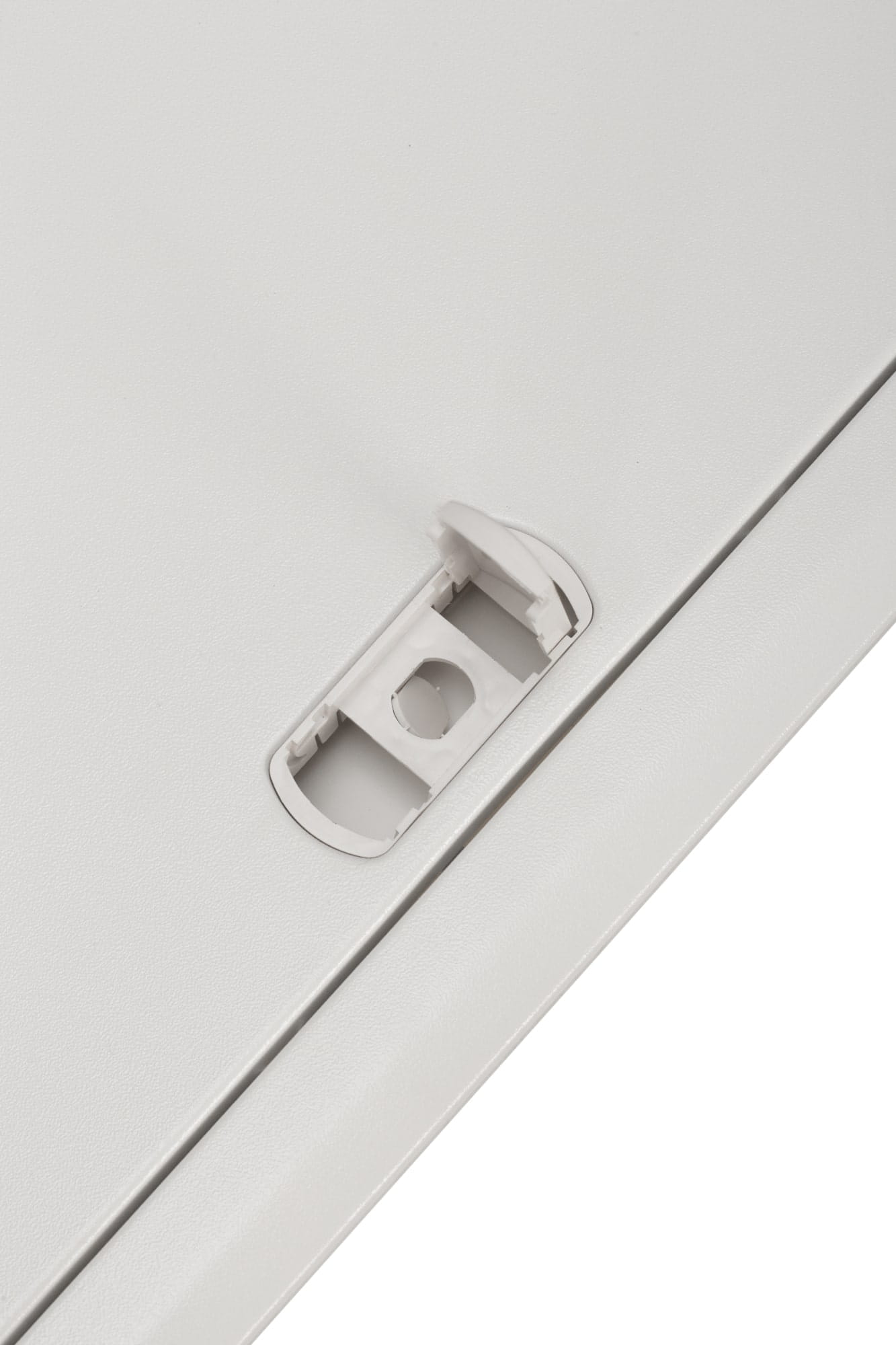

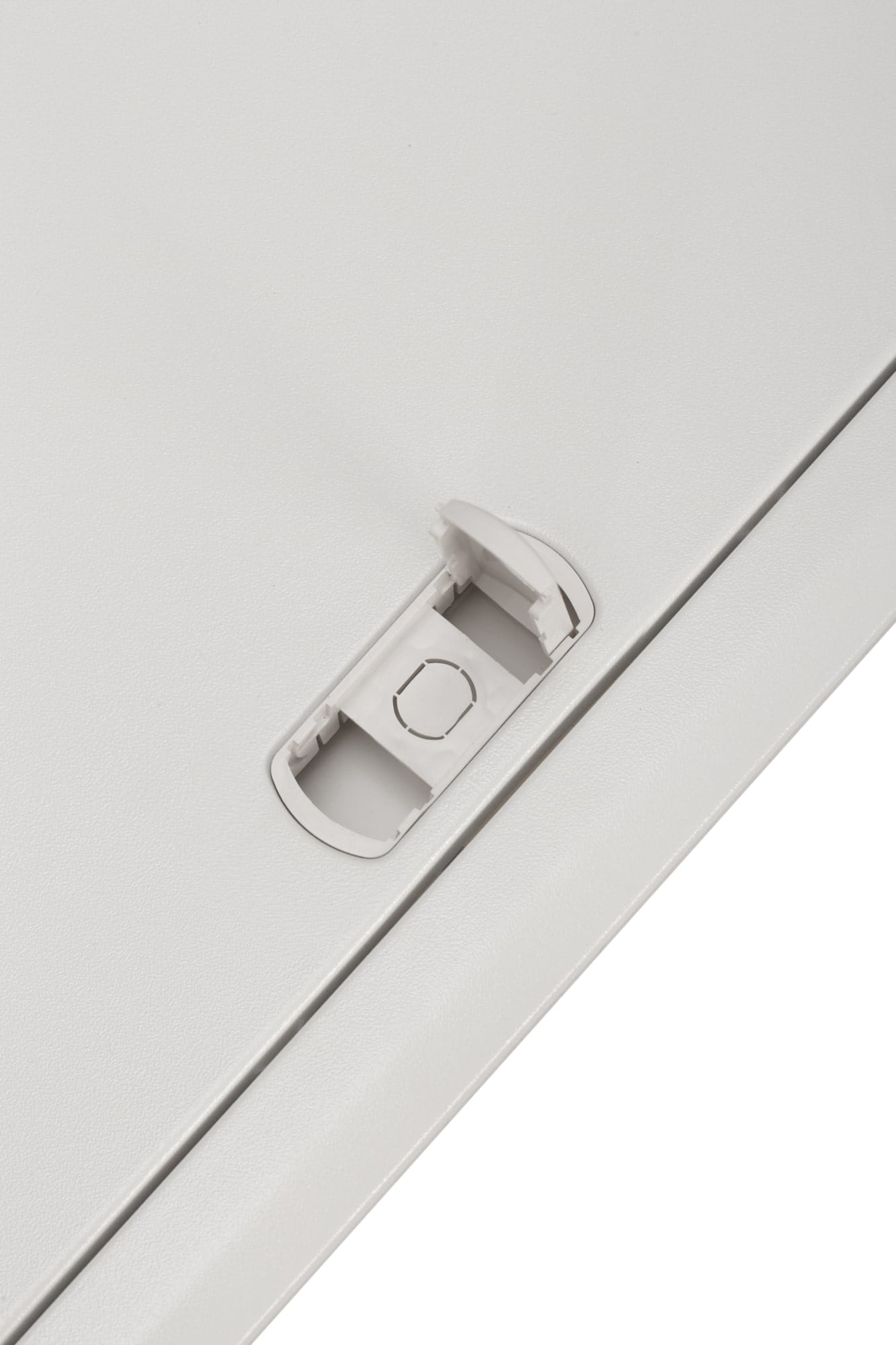

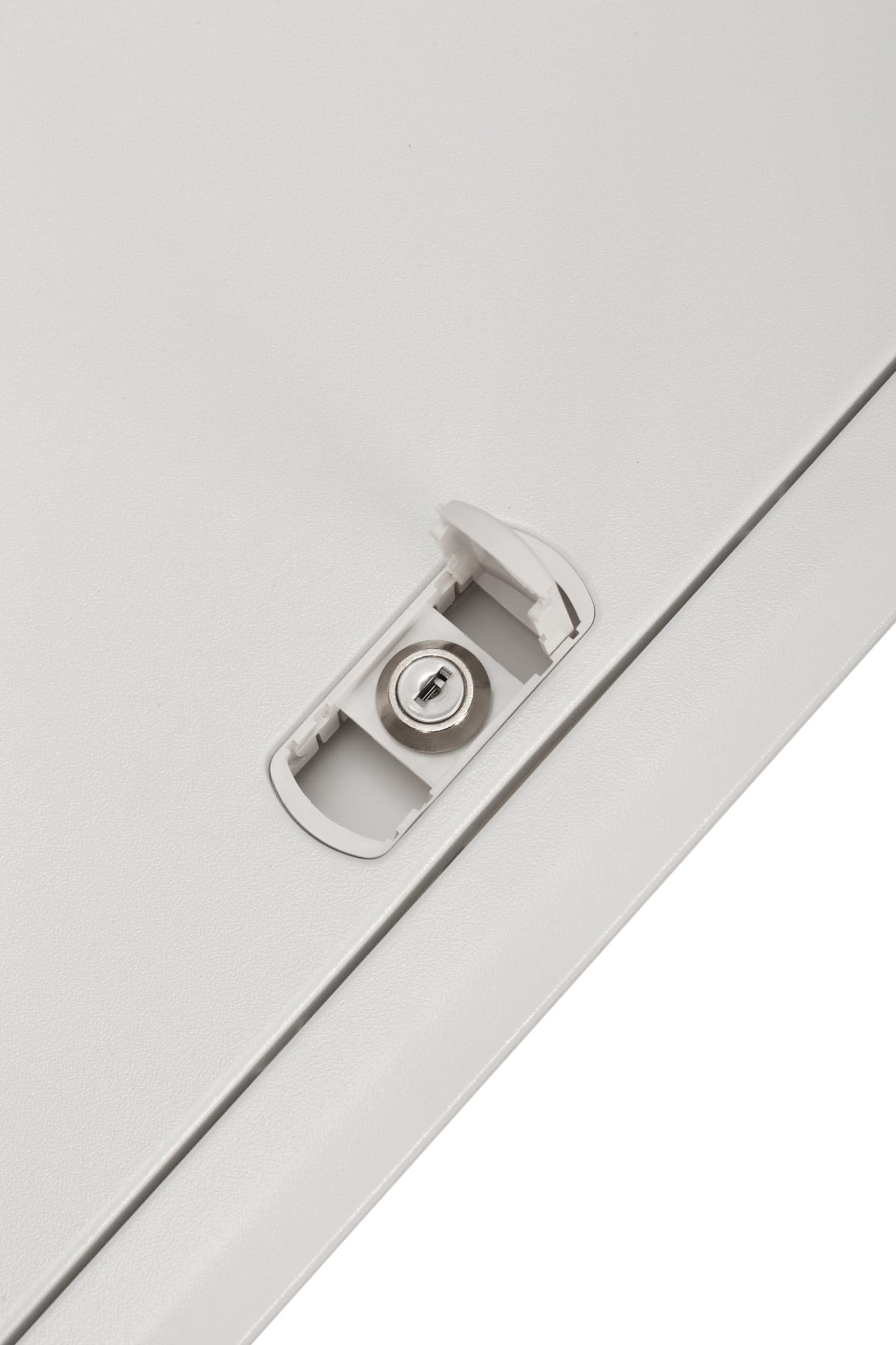

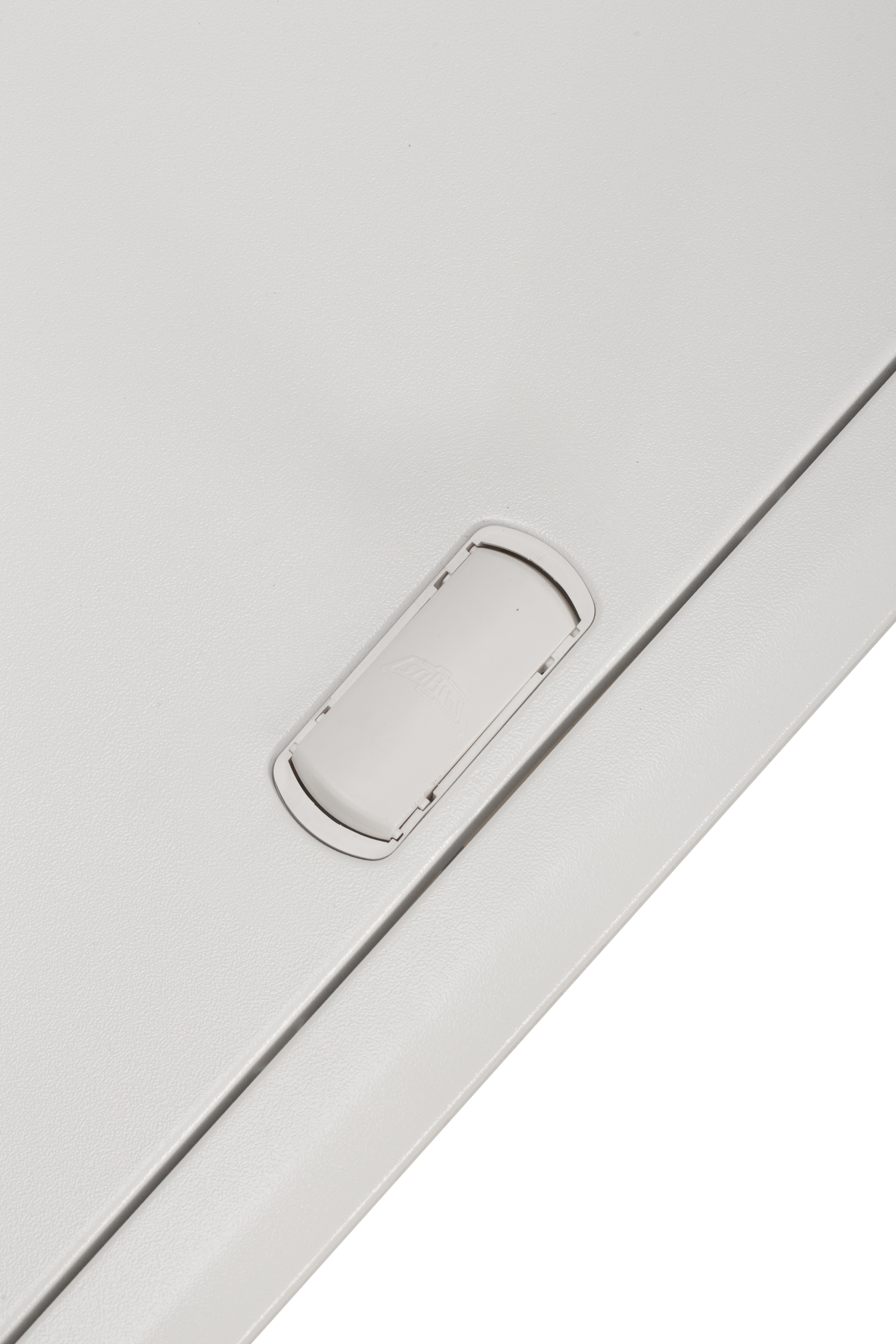

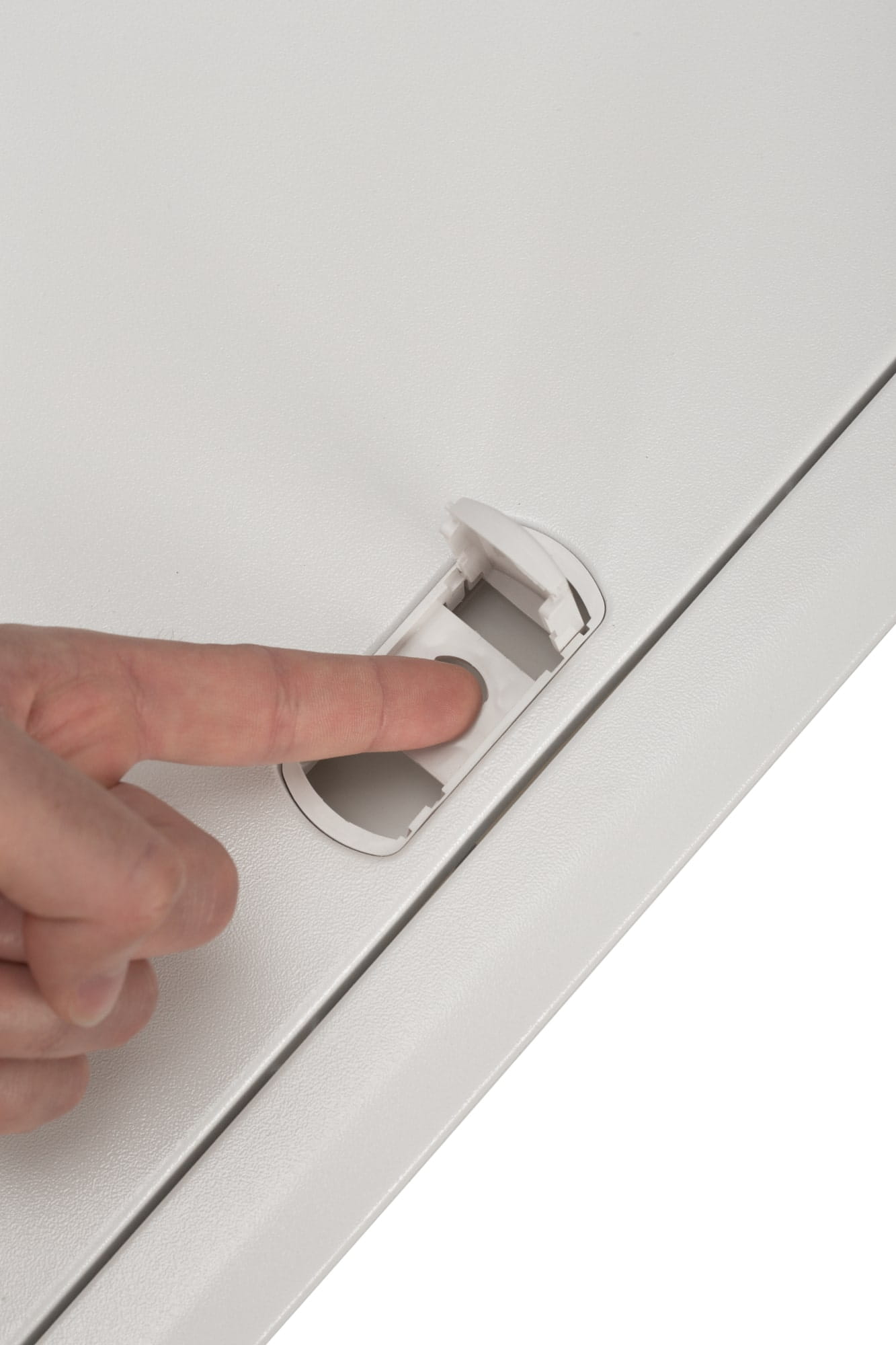

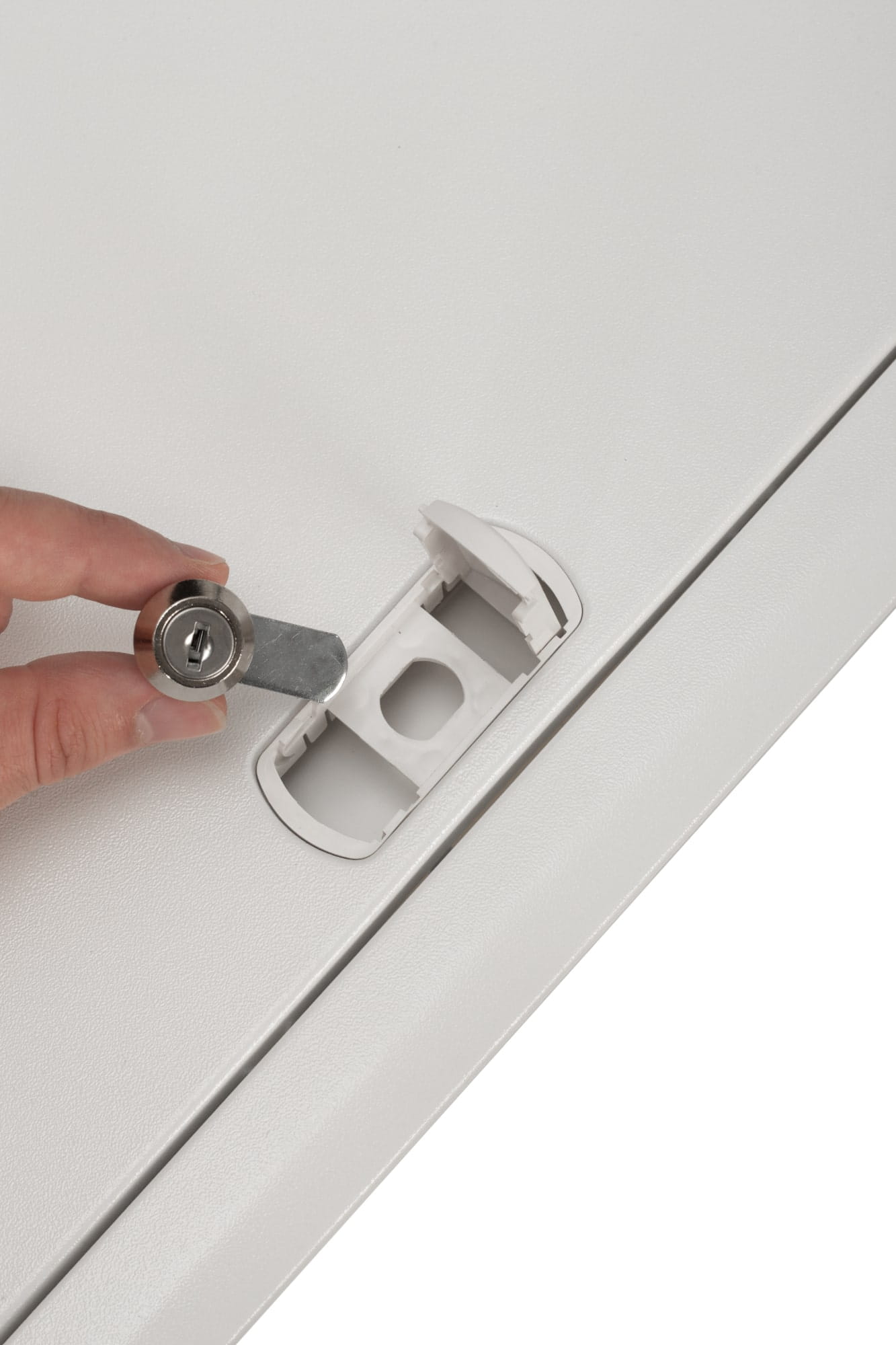

Część aparatowa wykonana jest z tworzywa sztucznego. Rozdzielnice posiadają odkręcane regulowane metalowe ramki z drzwiczkami malowane na biało RAL 9003. Rozdzielnia zamykana na zatrzask z możliwością zastosowania metalowego zamka.
- Prąd znamionowy ciągły: In ≤ 100A
- Napięcie znamionowe łączeniowe: Un = 400V
- Napięcie znamionowe izolacji: Ui = 500V
- Znamionowe napięcie udarowe: Uimp = 4000V
- Klasa ochronności: II
- Stopień ochrony: IP30
- Sposób montażu: zabudowa w ścianie
- 36 bezpieczników

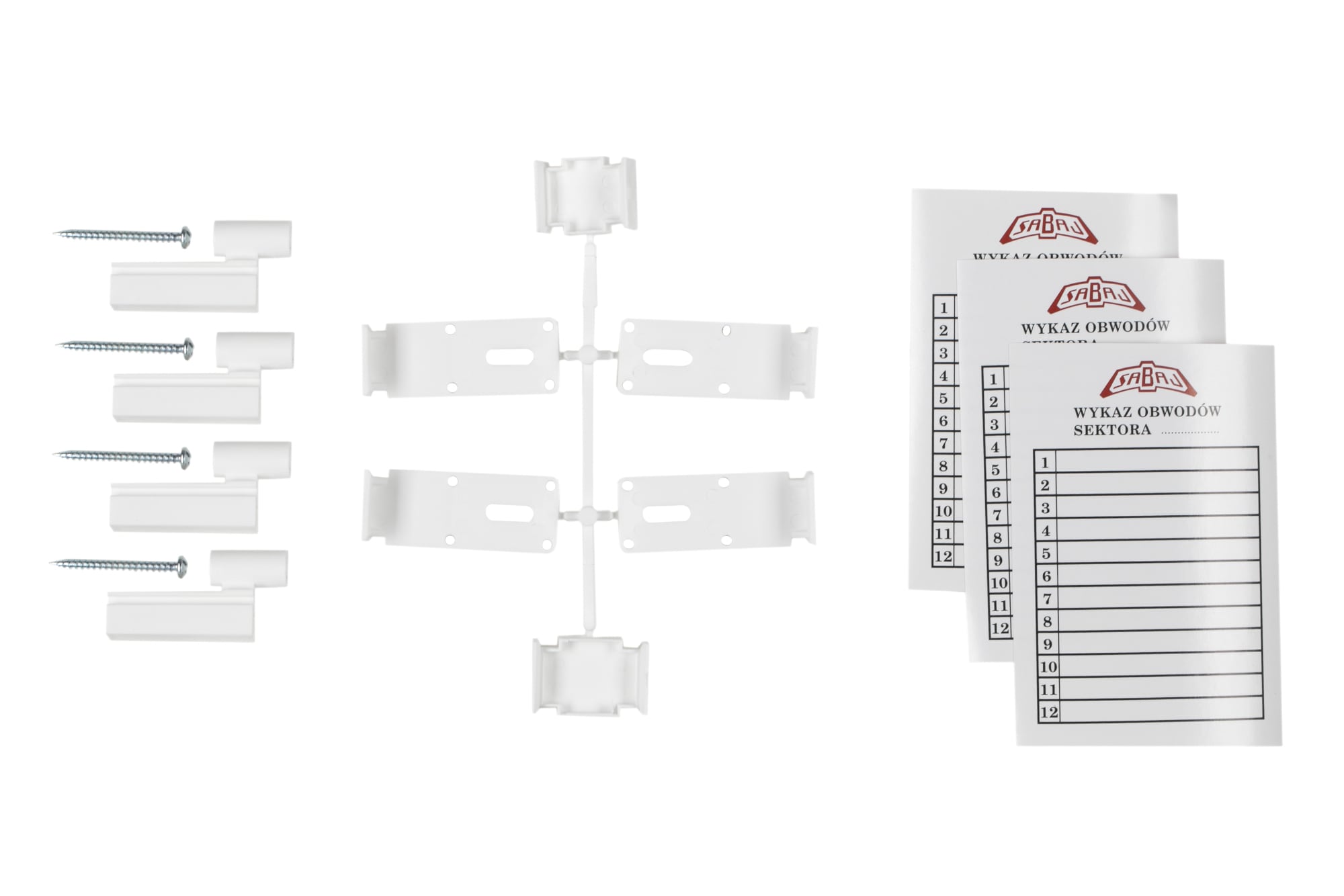

Standardowe wyposażenie:
- Szyna TH 35
- szyny zaciskowe
- izolator
- Zestaw wkrętów i nakrętek
- Podkładka
- Przewód ochronny żółto-zielony
- Zestaw naklejek
- łącznik
- kotwy


Zastosowanie:

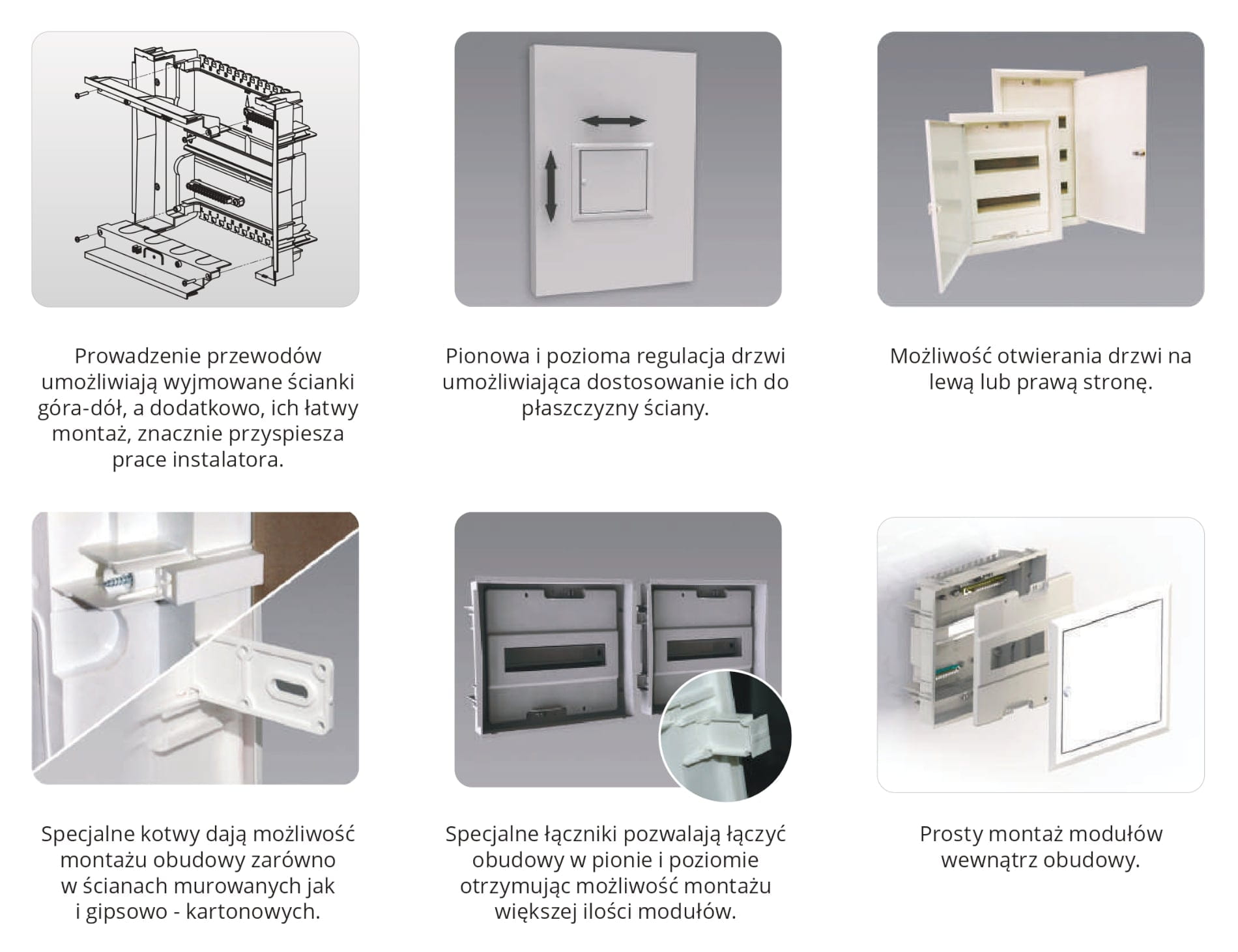

Wnętrzowe rozdzielnice nn w wersji podtynkowej przeznaczone do zabudowy aparatów do 36 modułów. Przystosowane do montażu w ścianach gipsowo-kartonowych. Dodatkowo posiadają łączniki pozwalające na łączenie ze sobą kilku rozdzielnic dla utworzenia jednego modułu. Do każdej rozdzielnicy RPT firmy SABAJ dodajemy komplet akcesoriów.
Wykonanie:
Część aparatowa wykonana jest z uniepalnionego tworzywa sztucznego. Rozdzielnice posiadają odkręcane regulowane metalowe ramki z drzwiczkami malowane na biało RAL 9003. Rozdzielnia zamykana na zatrzask z możliwością zastosowania metalowego zamka.
Pliki do pobrania:
Dane techniczne
Ilość modułów | 36 |
Stopień szczelności IP | 30 |
Typ zamknięcia | Zatrzask |
Szerokość | 355 mm |
Wysokość | 587 mm |
Głębokość | 90 mm |
Wersja drzwi | Drzwi pełne |
Klasa ochronności | Klasa 2 |
Symbol producenta | 5-395 |
Prąd znamionowy obciążenia | 10 A |
Napięcie znamionowe izolacji | Ui = 500V |
Napięcie znamionowe łączeniowe | Un = 400V |
Prąd znamionowy ciągły | In ≤ 100A |
Sposób montażu | Podtynkowy |

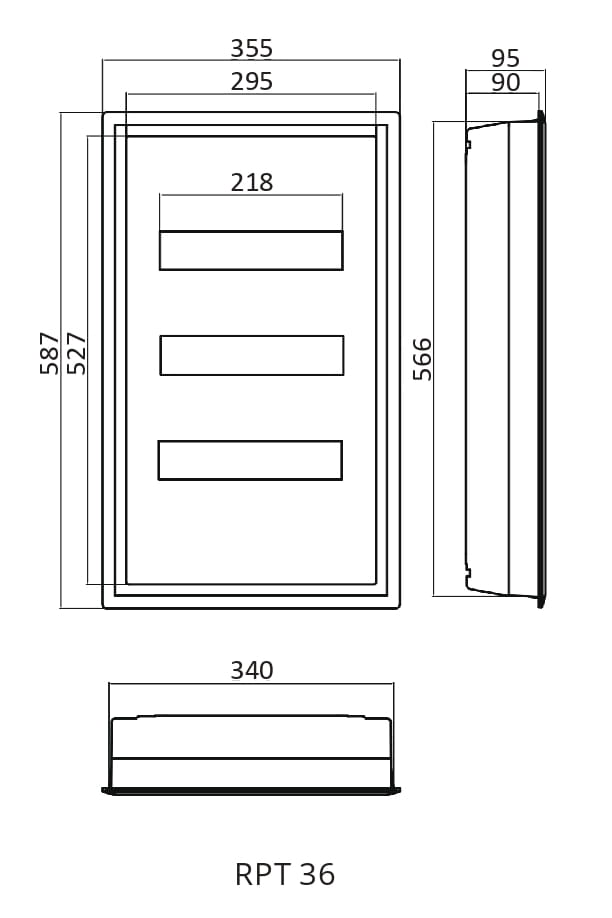

Wymiary bez ramki [sz x wys x gł] [mm] | 340x567x90 |
