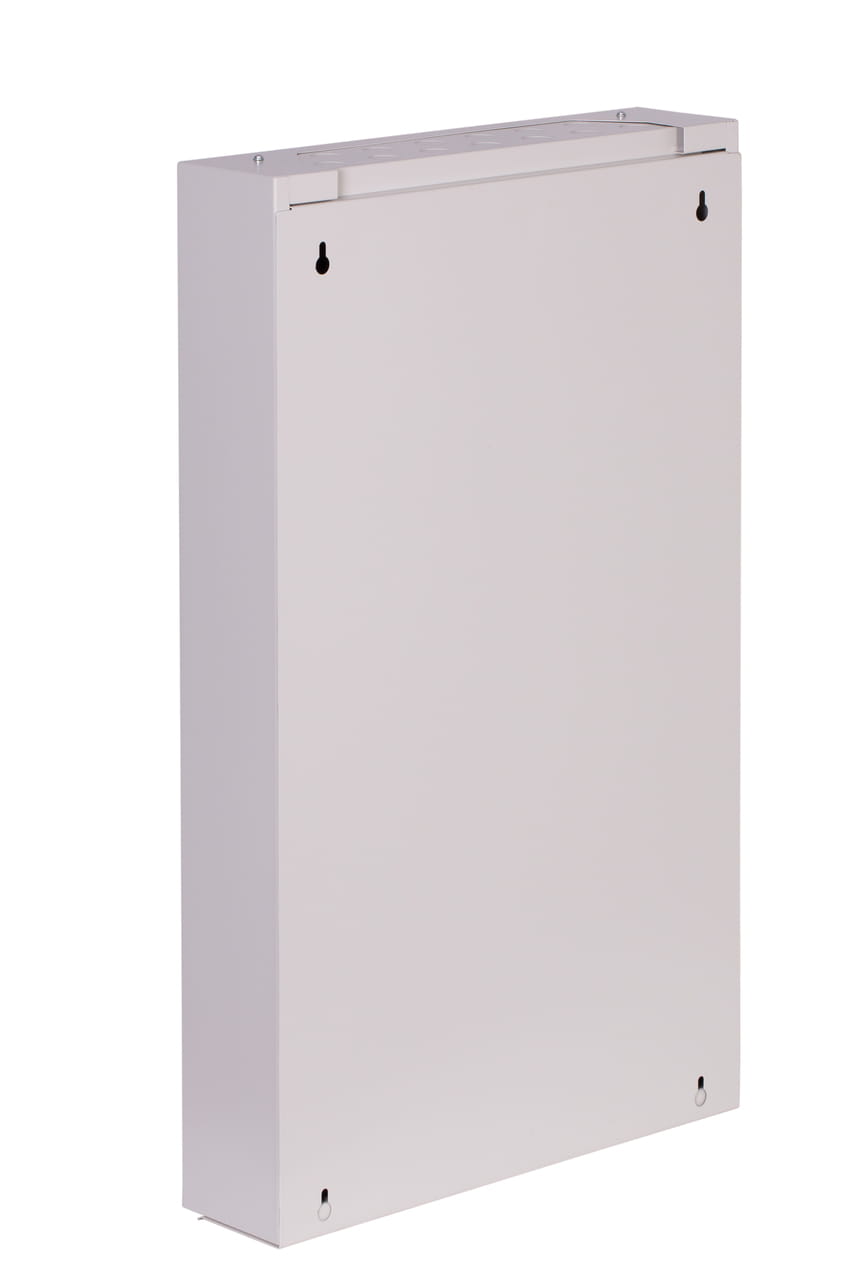

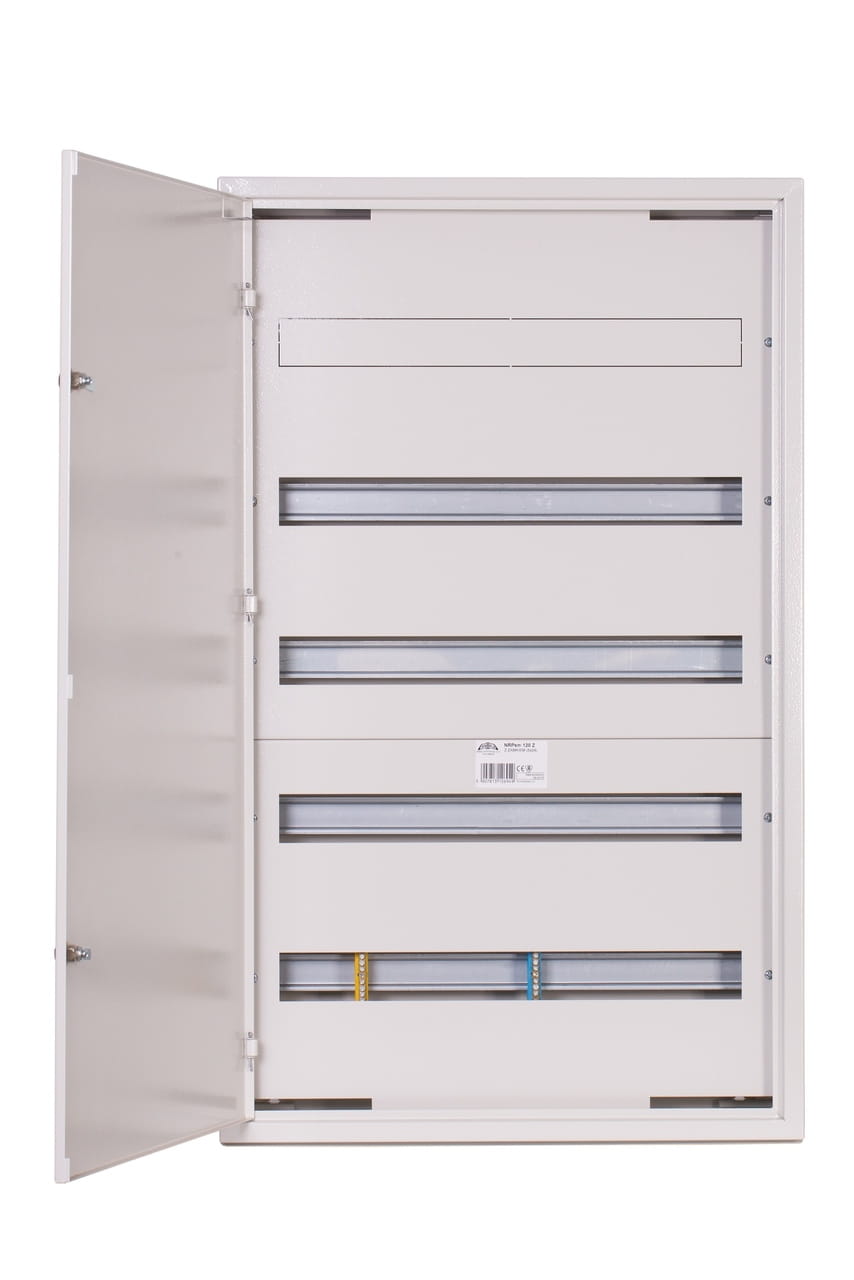

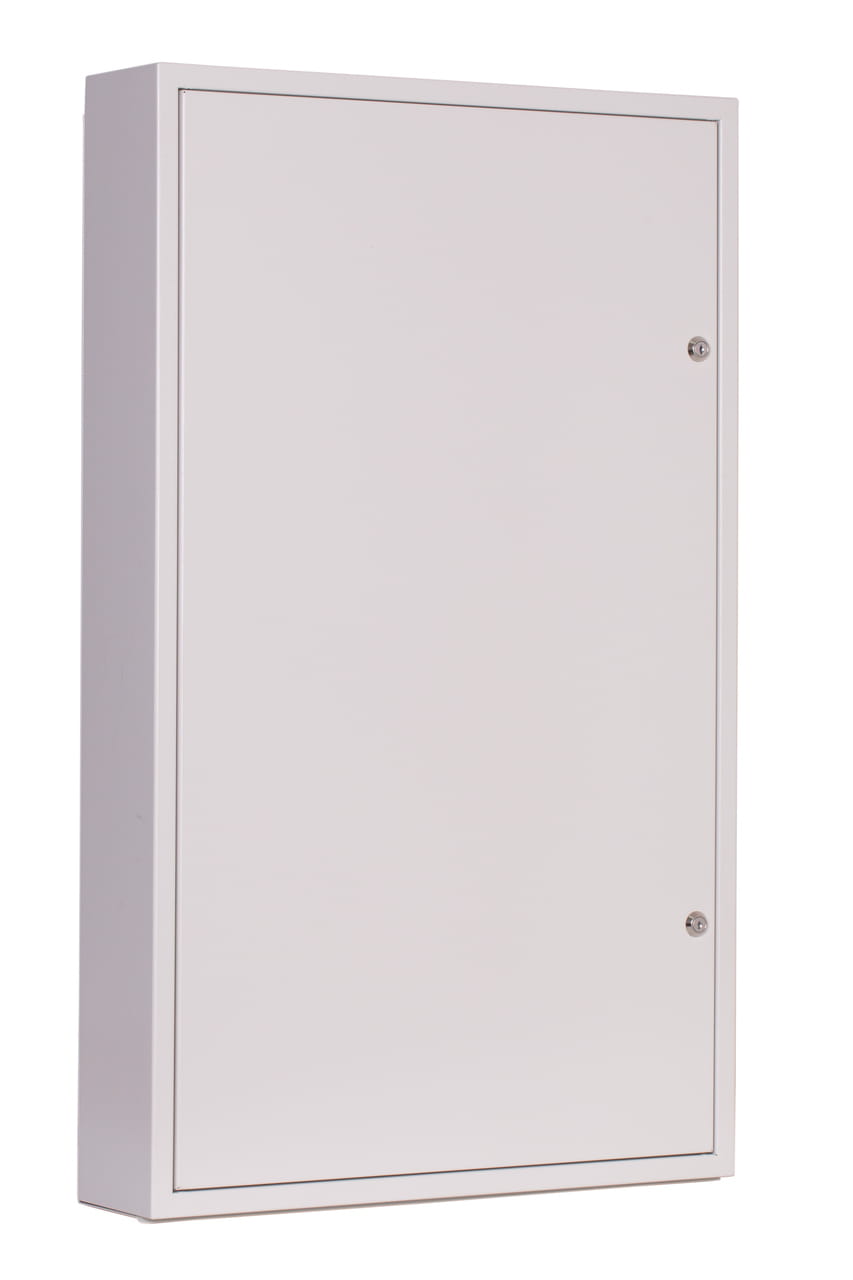

Rozdzielnica modułowa natynkowa 120 modułów IP30 550x905x132 Biała z zamkiem NRPSM 120 5X24 Z

Opis
Zastosowanie:
Wnętrzowe rozdzielnice nN, przeznaczone do instalowania aparatury modułowej.
Estetyczna konstrukcja obudów wraz z zatrzaskowym mocowaniem osłony aparatów umożliwiają gabarytów obudowy przy zachowaniu dostatecznej ilości miejsc na aparaty i przewody.
Standardowe wyposażenie:
Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne.
Charakterystyka techniczna:
- Prąd znamionowy ciągły: In£100A
- Napięcie znamionowe łączeniowe : Un=400V
- Napięcie znamionowe izolacji: Ui=500V
- Klasa ochronności : I
- Stopień ochronny: IP30
- Sposób montażu: zabudowa na ścianie / Natynkowa
- Wykonanie:Drzwi obudowy wykonane są z blachy stalowej o grubości 1 mm, z ochronną powłoką lakierową koloru RAL 9002 lub RAL 9003, nakładana metodą elektrostatyczną. Korpus i stelaż obudowy wykonane są z blachy ocynkowanej o grubości 1mm.
Dlaczego „szybki montaż”?
Dzięki unikalnej konstrukcji ułatwiają pracę instalatorowi. Montaż aparatury i osznurowanie wykonuje się na odsłoniętej płycie montażowej a dopiero po podłączeniu przewodów zakłada się na niej część frontalną (obudowę).
Pliki do pobrania:
Dane techniczne
Ilość modułów | 120 |
Stopień szczelności IP | 30 |
Typ zamknięcia | Zamek |
Szerokość | 550 mm |
Wysokość | 905 mm |
Głębokość | 132 mm |
Wersja drzwi | Drzwi pełne |
Klasa ochronności | Klasa 1 |
Symbol producenta | 120-5-24-2 |
Napięcie znamionowe | In ≤ 100A |
Napięcie znamionowe łączeniowe | Un = 400V |
Napięcie znamionowe izolacji | Ui = 500V |
