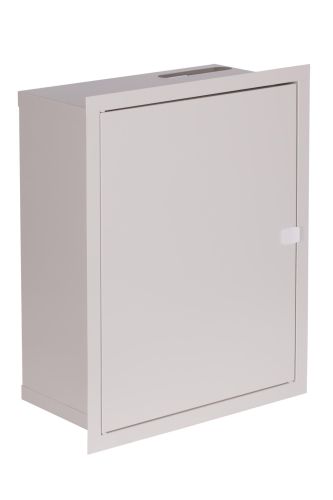

Szafka licznikowa podtynkowa 1-licznikowa 3-fazowy 24 moduły IP31 400x500x210 Biały na zatrzask RL 24
Dostępność:
więcej niż 40
więcej niż 40
Wysyłka w:
48 godzin
Ocena:
4.5
EAN: 5907813120862
4.5
Producent:
Kod produktu:
RL 24
Opis
Charakterystyka techniczna
- Klasa ochronności: I
- Stopień ochrony: IP31
- Sposób montażu: zabudowa w ścianie
- Podtynkowa rozdzielnica typu RL, przeznaczona do zainstalowania 3-fazowego elektronicznego licznika oraz 24 zabezpieczeń
Zastosowanie
Wnętrzowe rozdzielnice nN, przeznaczone do instalowania liczników trójfazowych.
Uwaga! Przyjmujemy, że jeden tor = 2 przewody + 1 tor na zasilanie.Standardowe wyposażenie
- Tablica pod licznik,
- szyna TH 35,
- szyny zaciskowe,
- izolator,
- zestaw wkrętów i nakrętek,
- przód ochronny żółto-zielony,
- zestaw naklejek,
- zaślepki plastikowe prostokątne.
Wyposażenie
Blacha stalowa o grubości 0,8 mm, z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną.
Pliki do pobrania:
Dane techniczne
| Ilość modułów | 24 |
| Stopień szczelności IP | 31 |
| Rodzaj licznika | 1 x 3-fazowy |
| Typ zamknięcia | Zatrzask |
| Drzwi podwójne | Nie |
| Wersja drzwi | Drzwi pełne |
| Klasa ochronności | Klasa 1 |
| Wykonanie | Blacha stalowa o grubości 0,8mm z ochronną powłoką lakierową |
| Symbol producenta | 2-086 |
| Kolor | Biały RAL 9003 |
| Waga | 7,913 kg |
| Głębokość | 210 mm |
| Szerokość | 450 mm |
| Wysokość | 550 mm |
| Napięcie znamionowe izolacji | Ui = 500V |
| Napięcie znamionowe łączeniowe | Un = 400V |
| Prąd znamionowy ciągły | In ≤ 100A |
| Sposób montażu | Podtynkowy |
| Wymiary bez ramki w mm (sz x wys x gł) | 400x500x210 |
| Klasa ETIM | EC000248 |
Dane techniczne
| Ilość modułów | 24 |
| Stopień szczelności IP | 31 |
| Rodzaj licznika | 1 x 3-fazowy |
| Typ zamknięcia | Zatrzask |
| Drzwi podwójne | Nie |
| Wersja drzwi | Drzwi pełne |
| Klasa ochronności | Klasa 1 |
| Wykonanie | Blacha stalowa o grubości 0,8mm z ochronną powłoką lakierową |
| Symbol producenta | 2-086 |
| Kolor | Biały RAL 9003 |
| Waga | 7,913 kg |
| Głębokość | 210 mm |
| Szerokość | 450 mm |
| Wysokość | 550 mm |
| Napięcie znamionowe izolacji | Ui = 500V |
| Napięcie znamionowe łączeniowe | Un = 400V |
| Prąd znamionowy ciągły | In ≤ 100A |
| Sposób montażu | Podtynkowy |
| Wymiary bez ramki w mm (sz x wys x gł) | 400x500x210 |
| Klasa ETIM | EC000248 |
