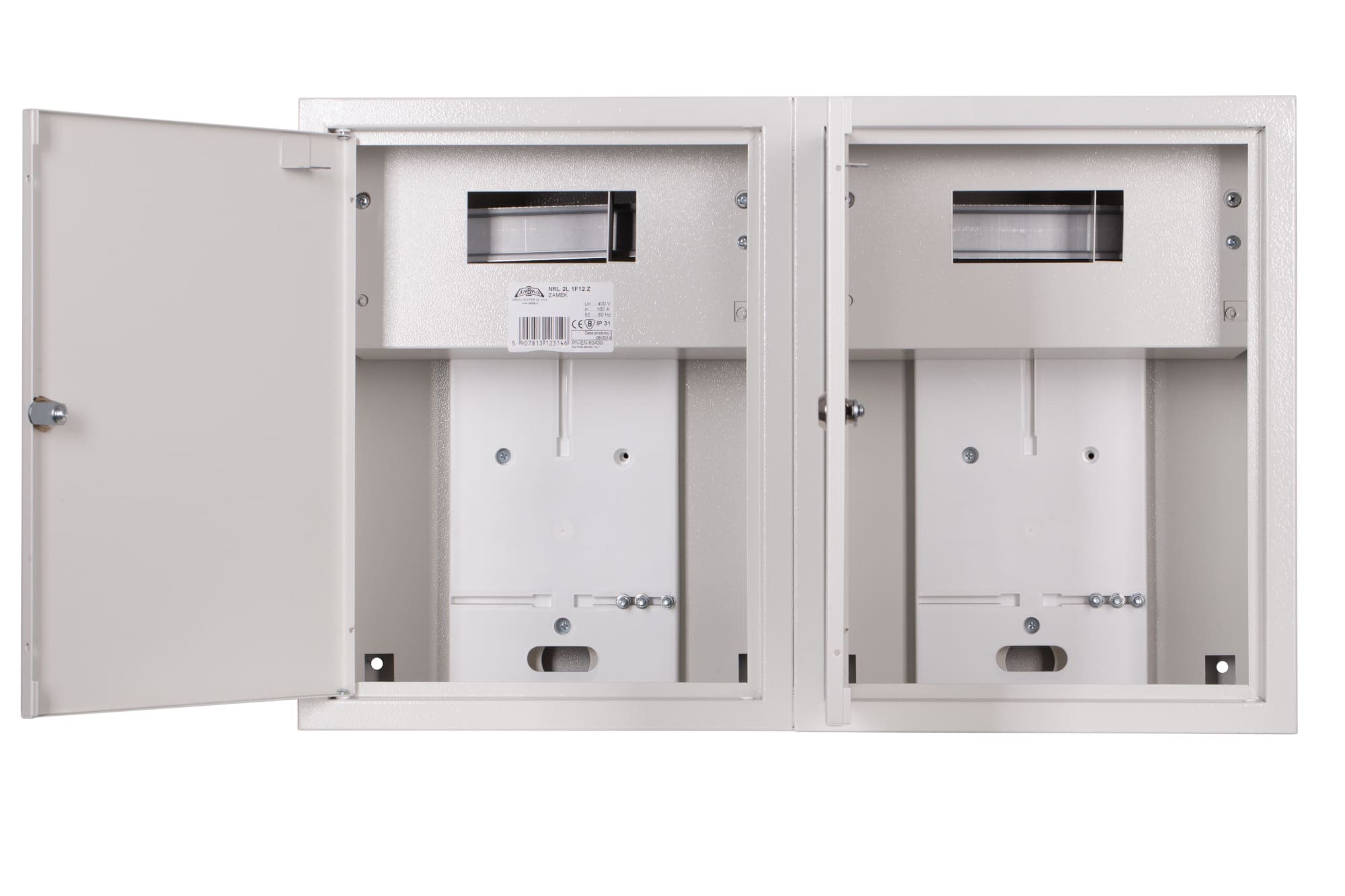

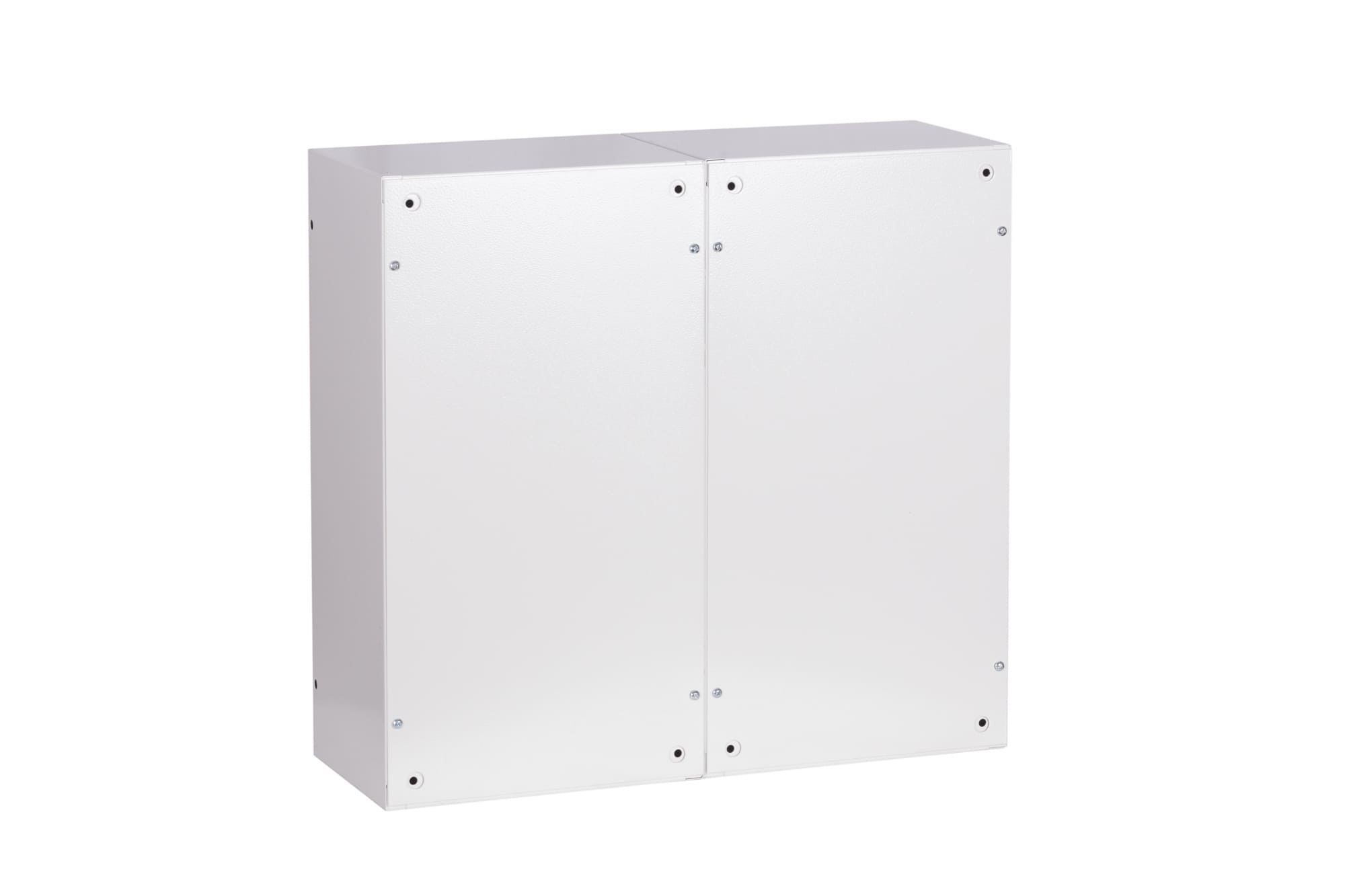

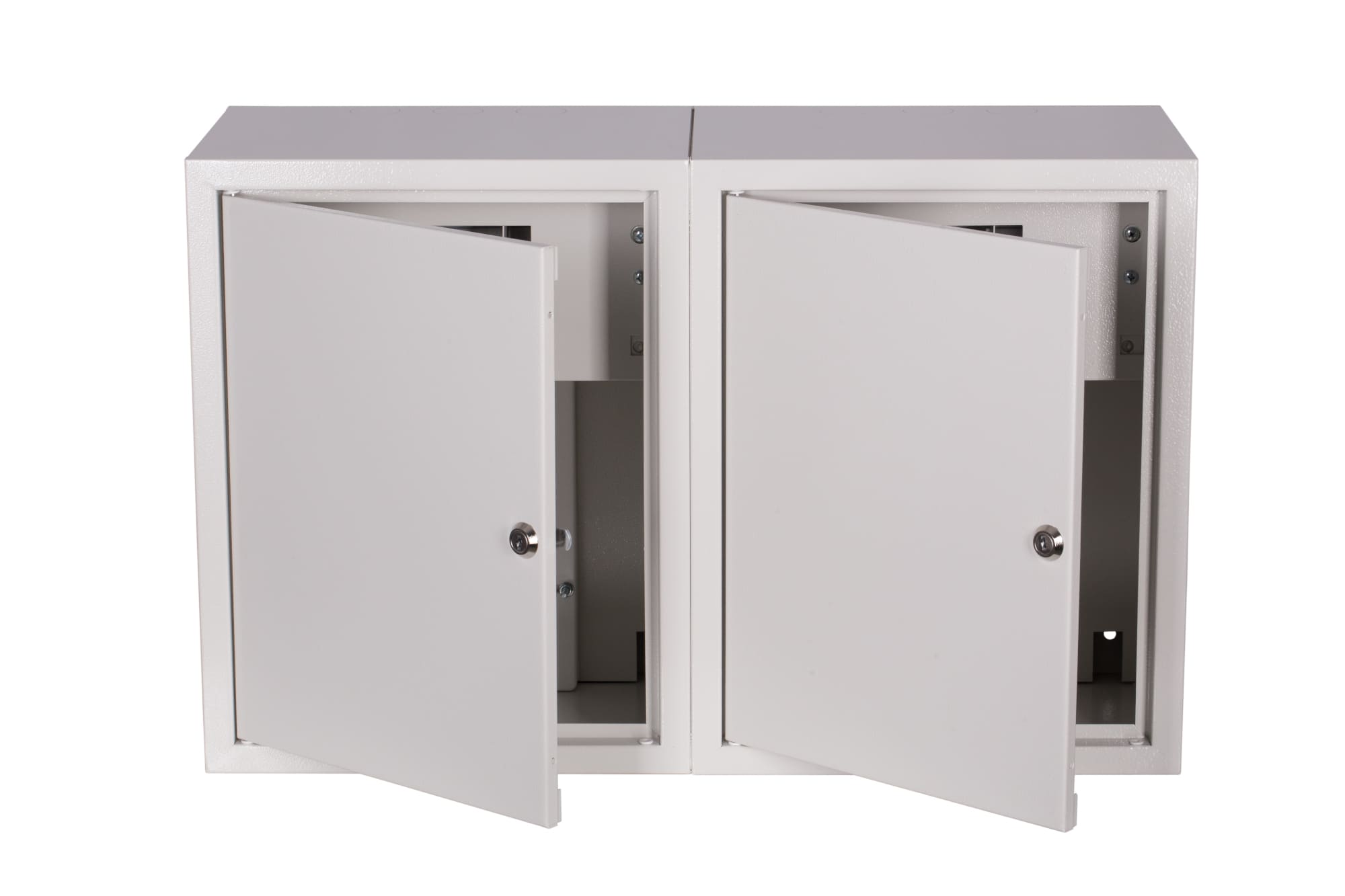

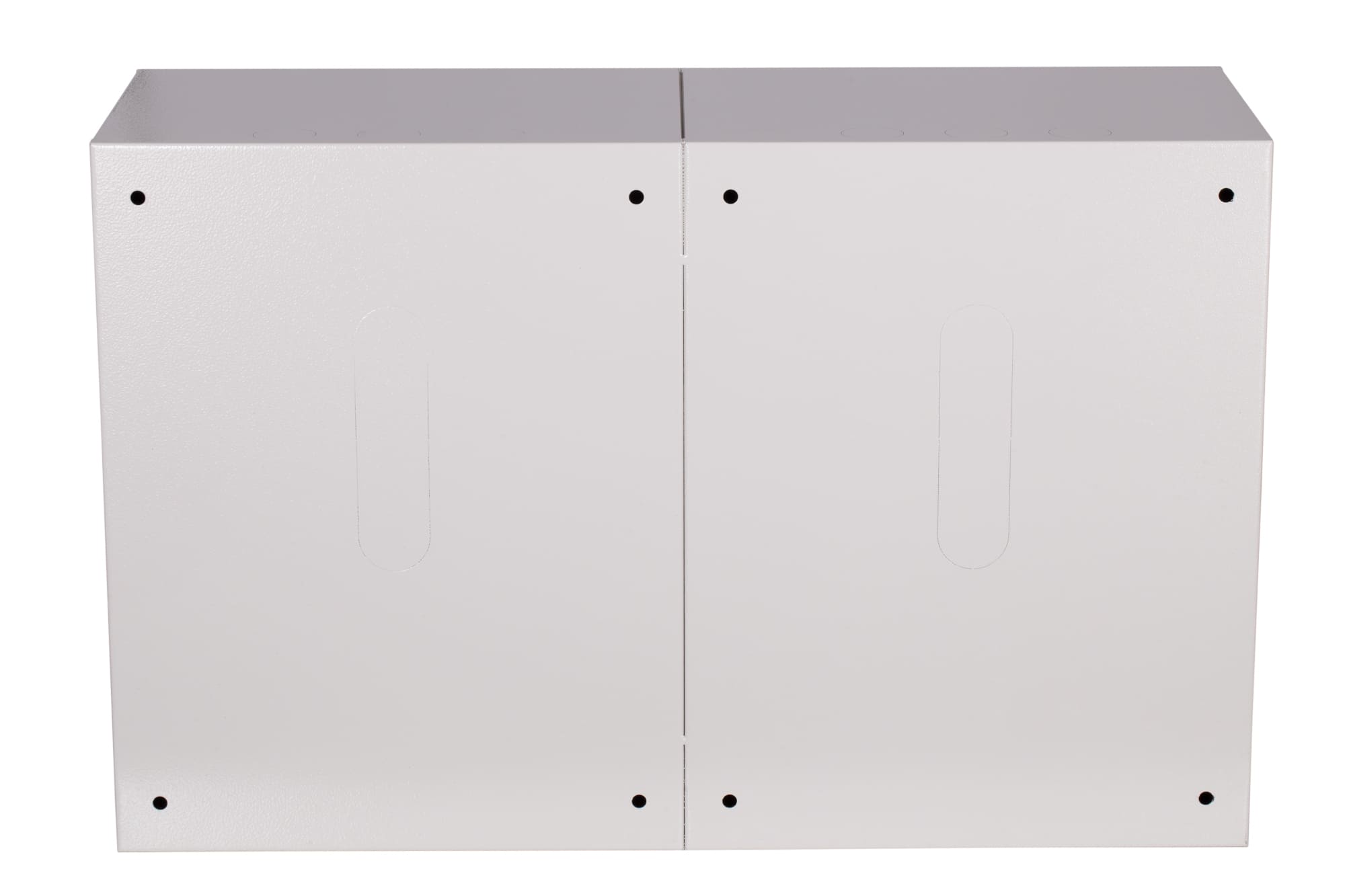

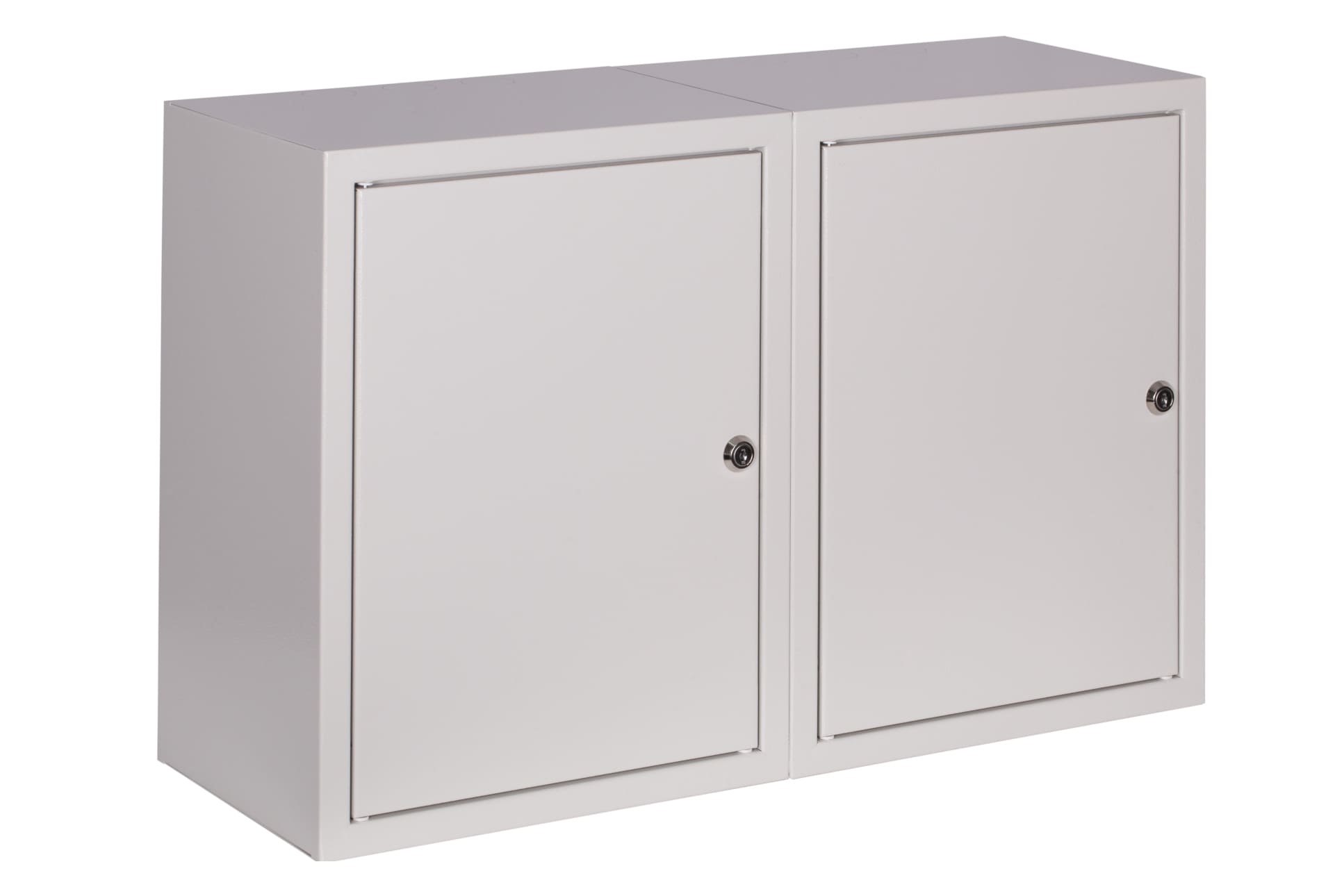

Szafka licznikowa natynkowa 2-licznikowa 3-fazowe 24 moduły IP31 620x580x220 Biały NRL 2L 24 Z ZAMKIEM
Opis
Charakterystyka techniczna
Zastosowanie: wnętrzowe rozdzielnice nN, przeznaczone do instalowania liczników jedno lub trójfazowych.
- Prąd znamionowy ciągły: In ≤ 100A
- Napięcie znamionowe łączeniowe: Un = 400V
- Napięcie znamionowe izolacji: Ui = 500V
- Klasa ochronności: I
- Stopień ochrony: IP31
Wykonanie
Blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną.
Standardowe wyposażenie
- szyna TH 35
- tablica pod licznik
- szyny zaciskowe
- izolator
- zestaw wkrętów i nakrętek
- przewód ochronny żółto-zielony
- zestaw naklejek
- zaślepki plastikowe prostokątne i okrągłe
Pliki do pobrania:

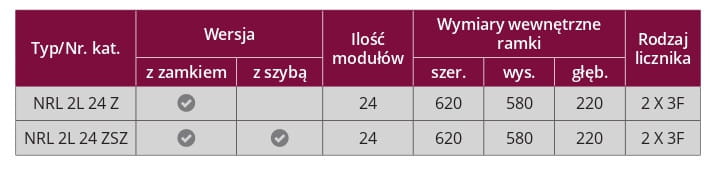

Dane techniczne
Ilość modułów | 24 |
Stopień szczelności IP | 31 |
Rodzaj licznika | 2 x 3-fazowy |
Typ zamknięcia | Zamek |
Szerokość | 620 mm |
Wysokość | 580 mm |
Głębokość | 220 mm |
Drzwi podwójne | Nie |
Wersja drzwi | Drzwi pełne |
Klasa ochronności | Klasa 1 |
Wykonanie | Blacha stalowa o grubości 0,8mm z ochronną powłoką lakierową |
Symbol producenta | 4-325 |
Napięcie znamionowe izolacji | Ui = 500V |
Napięcie znamionowe łączeniowe | Un = 400V |
Prąd znamionowy ciągły | In ≤ 100A |
Sposób montażu | Natynkowy |
