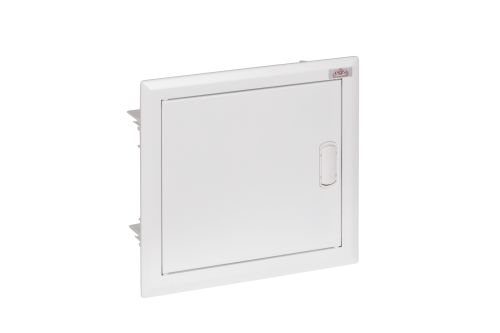

Rozdzielnica modułowa podtynkowa 12 modułów IP30 355x317x90 Biała na zatrzask RPT 12

Opis

Charakterystyka techniczna:
Wykonanie:

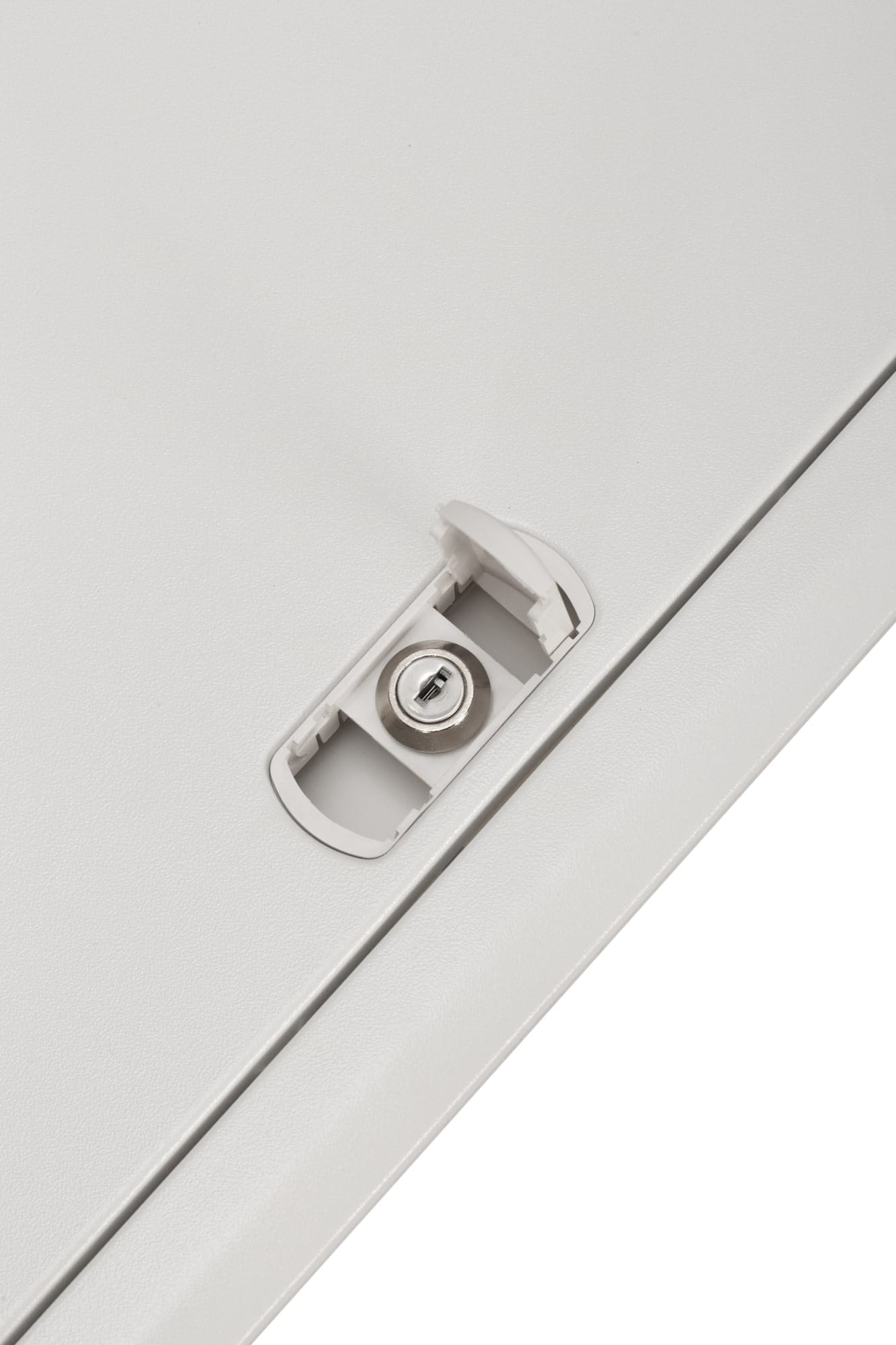

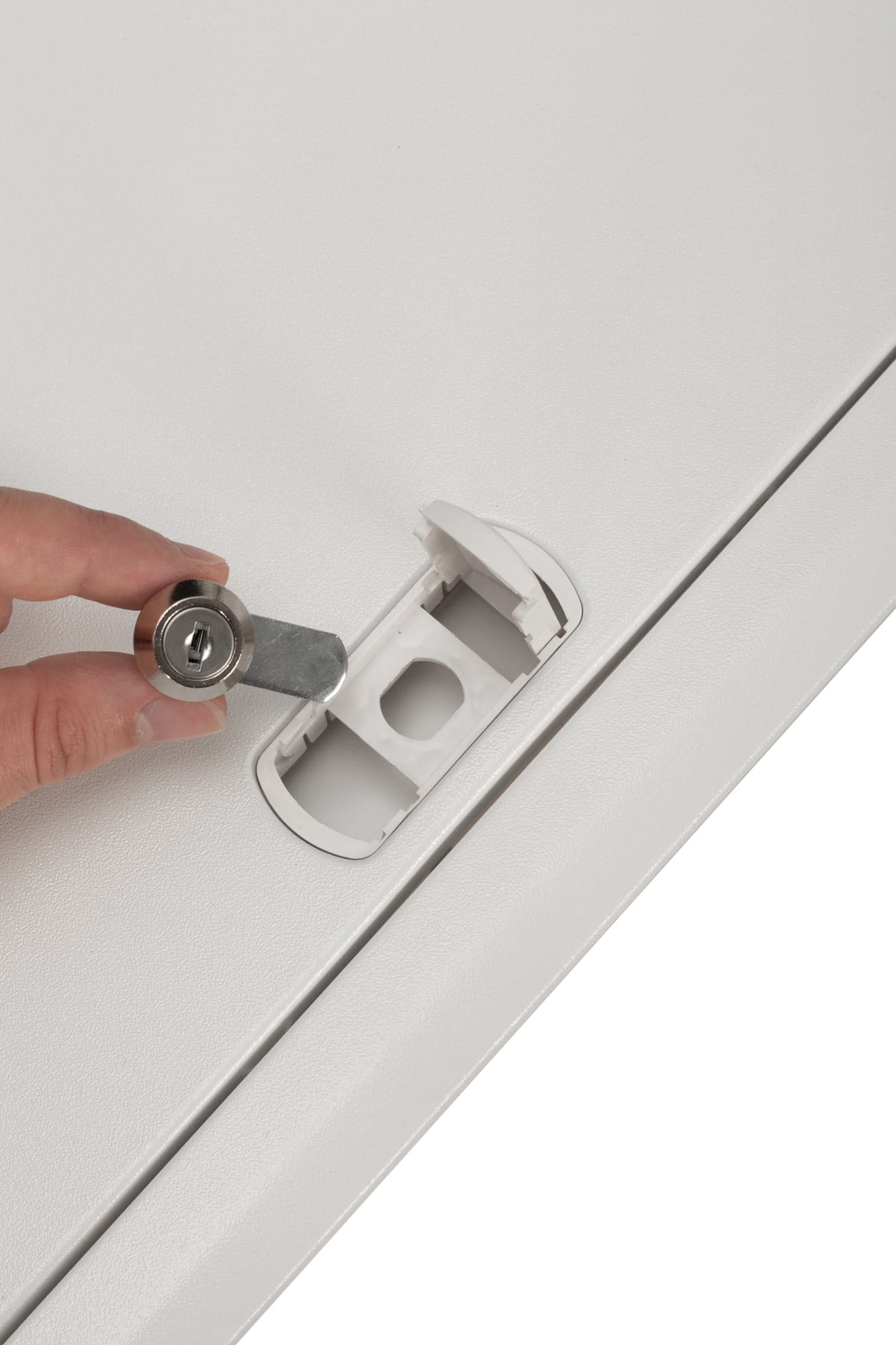

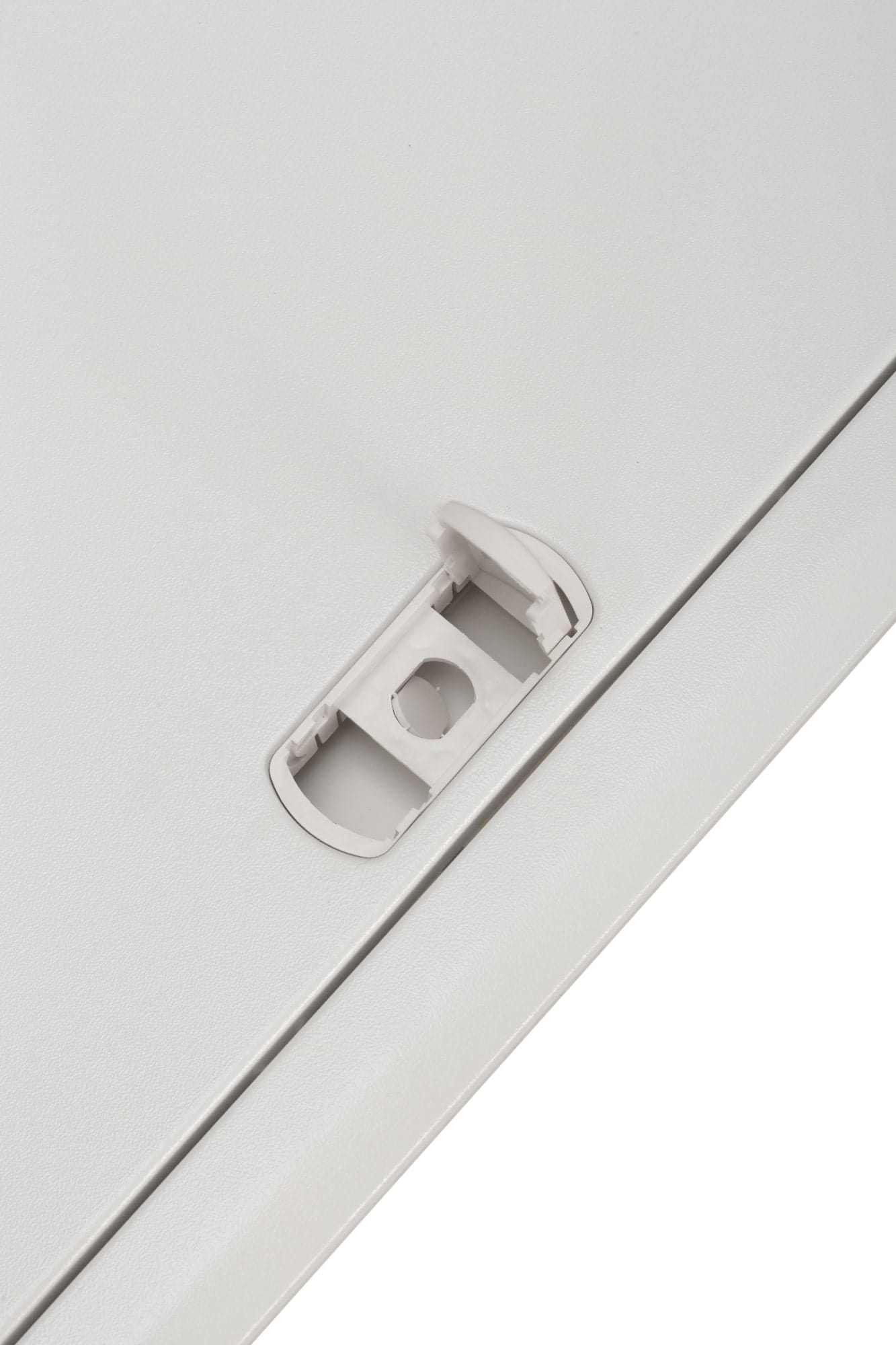

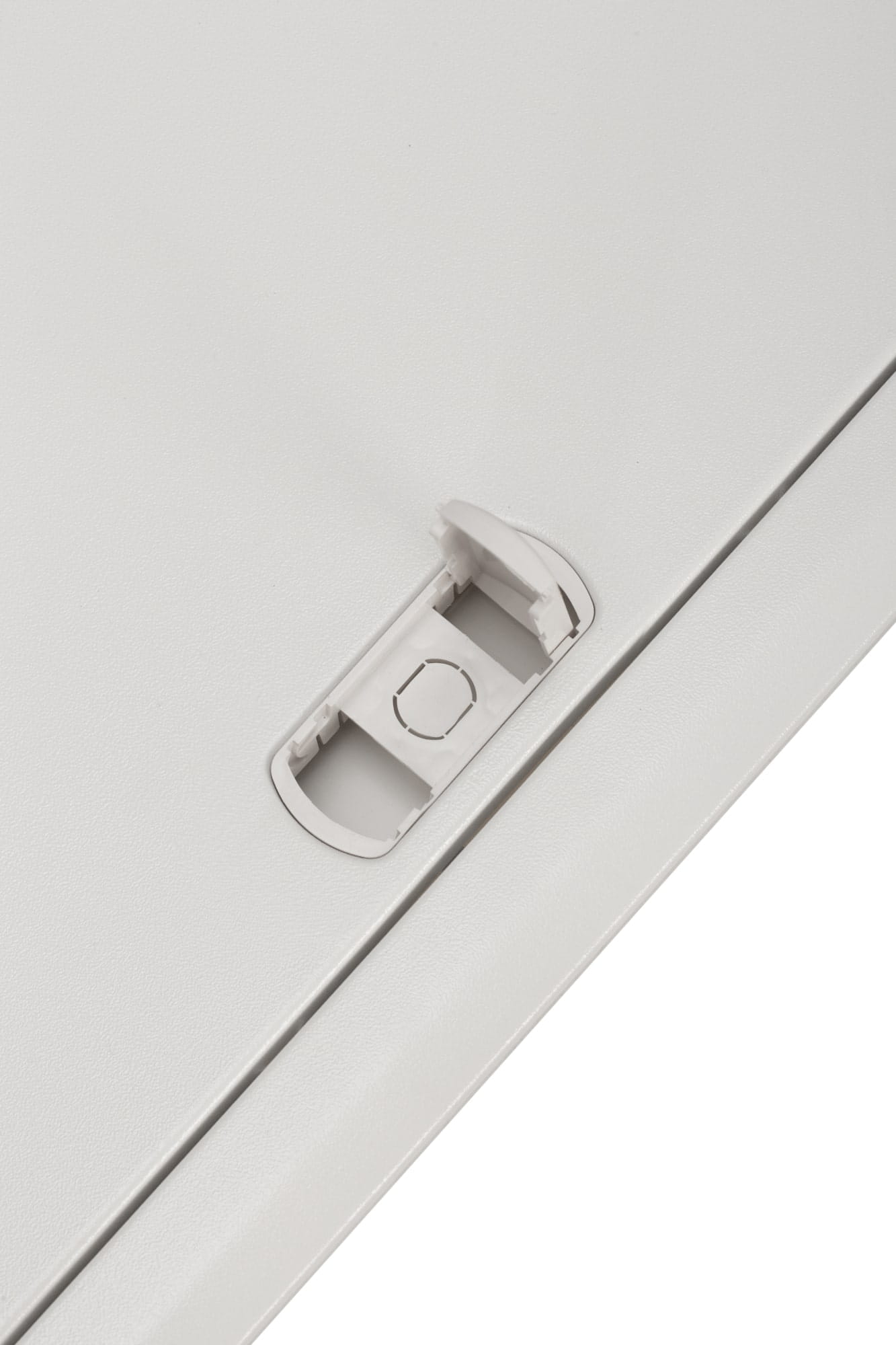

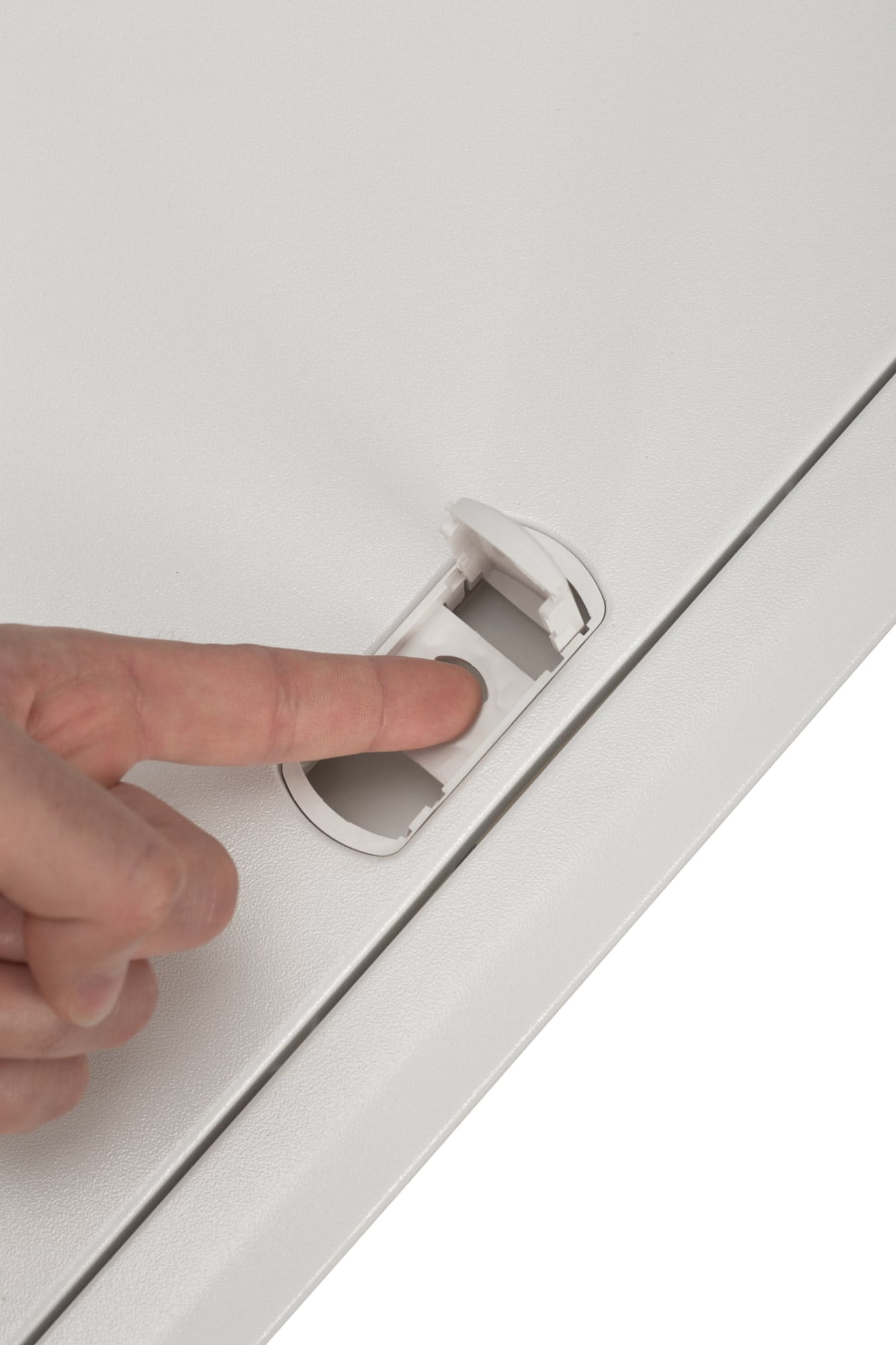

Część aparatowa wykonana jest z tworzywa sztucznego. Rozdzielnice posiadają odkręcane regulowane metalowe ramki z drzwiczkami malowane na biało RAL 9003. Rozdzielnia zamykana na zatrzask z możliwością zastosowania metalowego zamka.
- Prąd znamionowy ciągły: In ≤ 100A
- Napięcie znamionowe łączeniowe: Un = 400V
- Napięcie znamionowe izolacji: Ui = 500V
- Znamionowe napięcie udarowe: Uimp = 4000V
- Klasa ochronności: II
- Stopień ochrony: IP31
- zabudowa w ścianie
Standardowe wyposażenie:
- Szyna TH 35
- szyny zaciskowe
- izolator
- Zestaw wkrętów i nakrętek
- Podkładka
- Przewód ochronny żółto-zielony
- Zestaw naklejek
- łącznik
- kotwy


Zastosowanie:
RPT12 - Podtynkowa rozdzielnica nn z tworzywa z metalowymi drzwiami typ RPT w II klasie ochronności, przeznaczona do montażu dwunastu zabezpieczeń. RPT-12

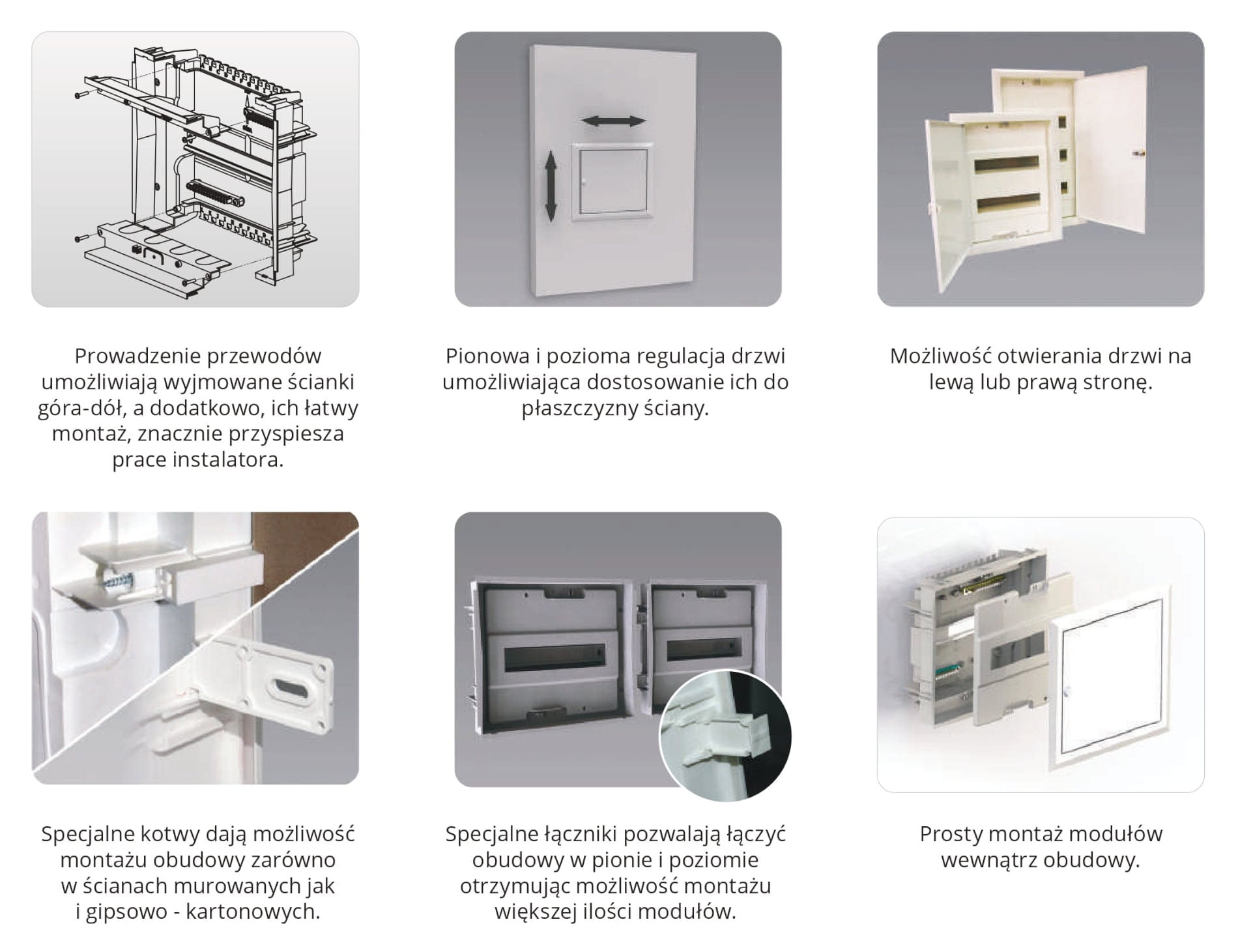

Wnętrzowe rozdzielnice nn w wersji podtynkowej przeznaczone do zabudowy aparatów na modułów. Przystosowane do montażu w ścianach gipsowo-kartonowych. Dodatkowo posiadają łączniki pozwalające na łączenie ze sobą kilku rozdzielnic dla utworzenia jednego modułu. Nasze rozdzielnice modułowe wyposażone są we wszystkie niezbędne akcesoria.

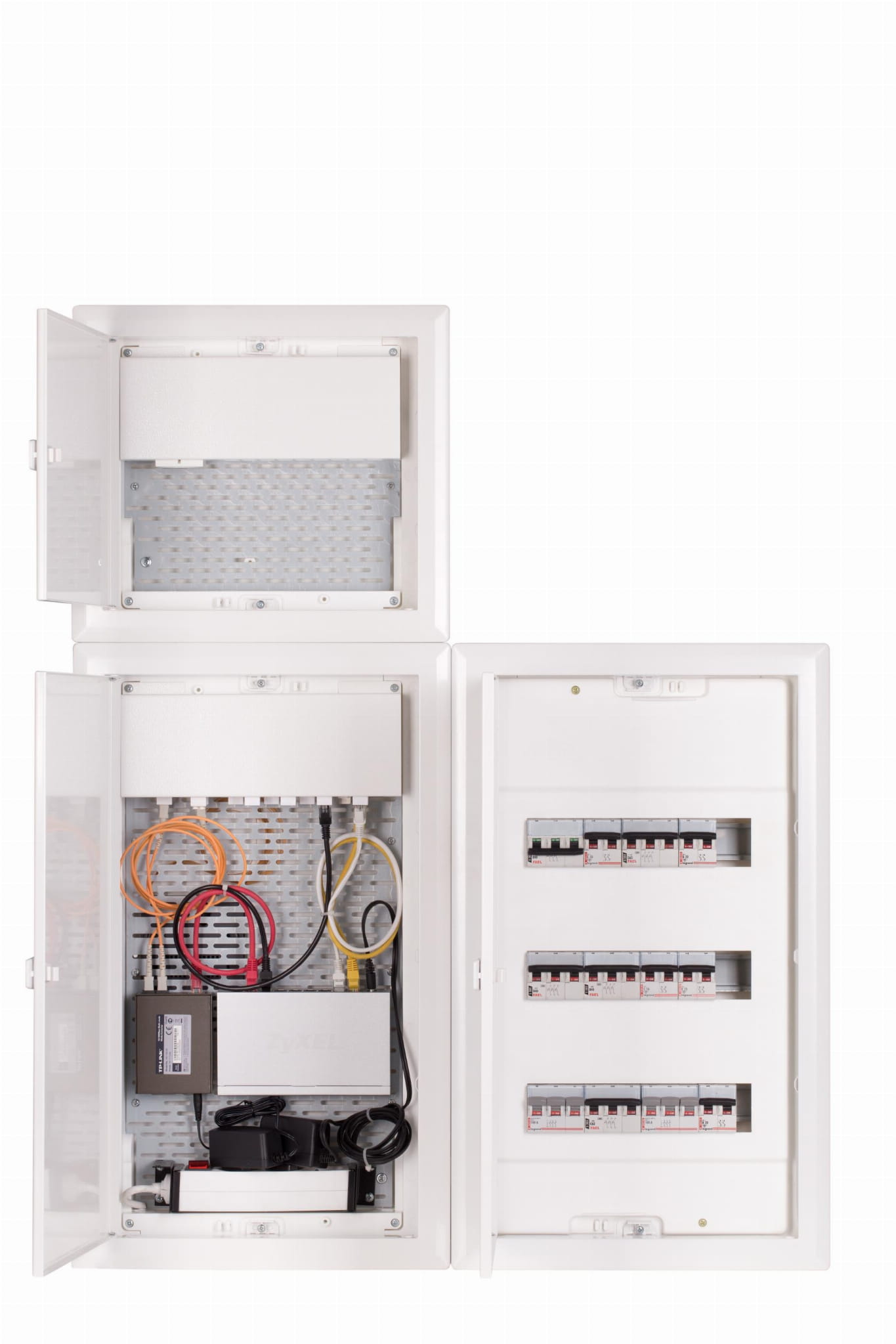

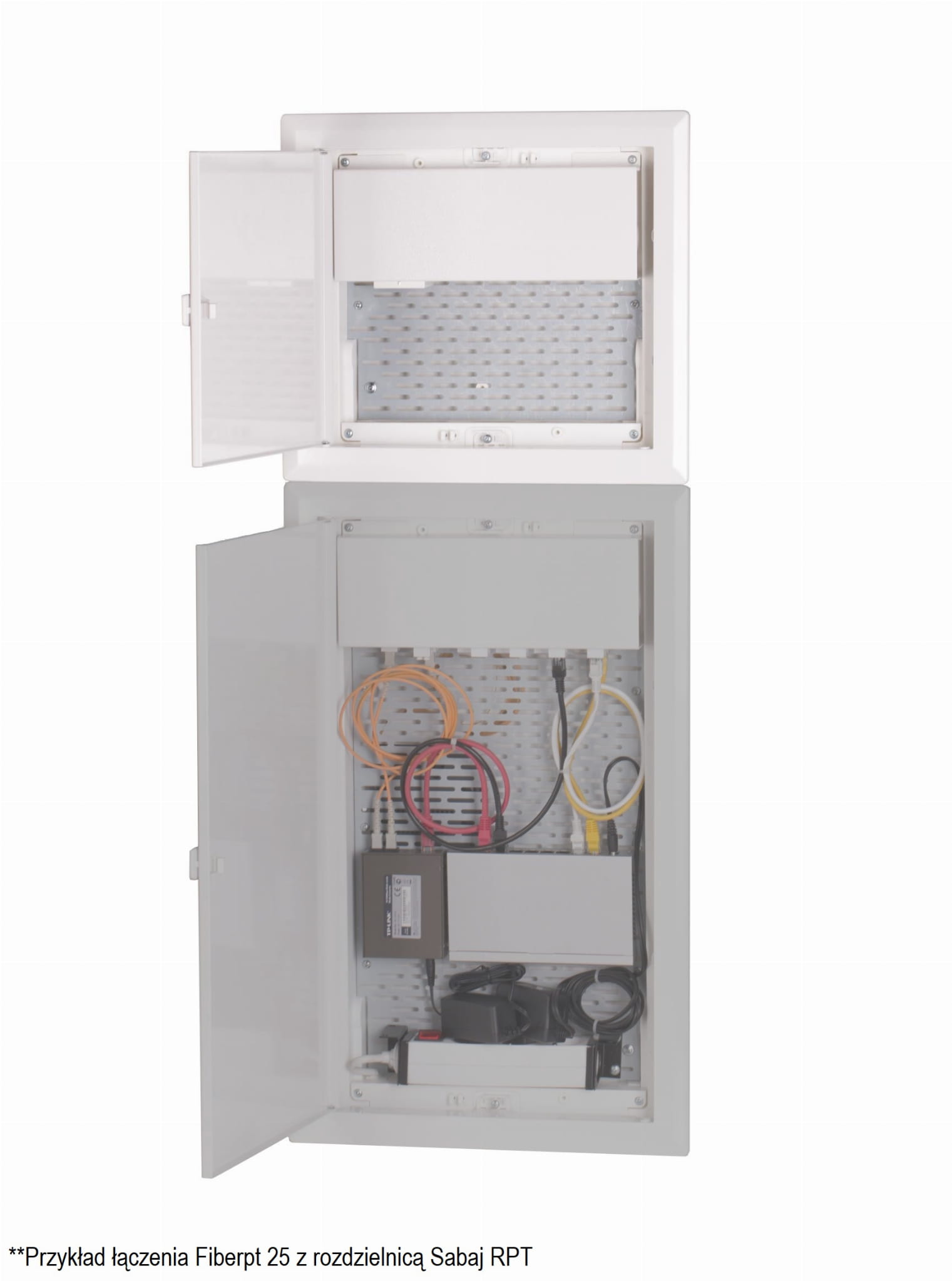

Możliwość łączenia z rozdzielnicą FibeRPT
Pliki do pobrania:
Dane techniczne
Ilość modułów | 12 |
Stopień szczelności IP | 30 |
Typ zamknięcia | Zatrzask |
Szerokość | 355 mm |
Wysokość | 317 mm |
Głębokość | 90 mm |
Wersja drzwi | Drzwi pełne |
Klasa ochronności | Klasa 2 |
Symbol producenta | 5-393 |
Znamionowe napięcie udarowe | Uimp = 4000V |
Napięcie znamionowe izolacji | Ui = 500V |
Napięcie znamionowe łączeniowe | Un = 400V |
Prąd znamionowy ciągły | In ≤ 100A |
Sposób montażu | Podtynkowy |

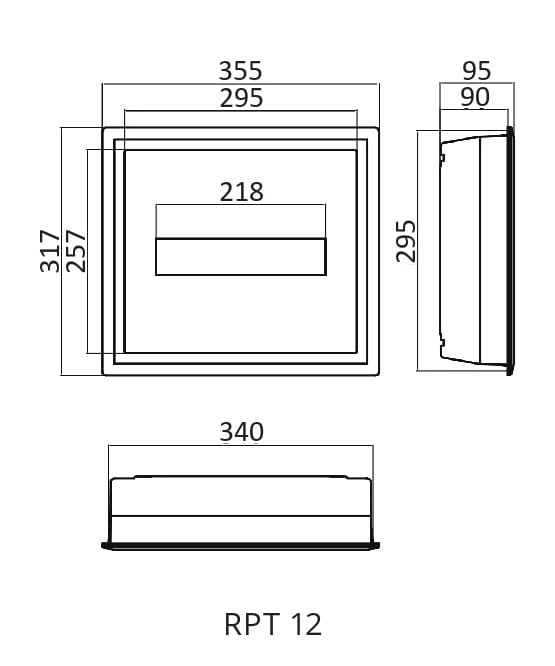

Wymiary bez ramki [sz x wys x gł] [mm] | 295x257x90 |
