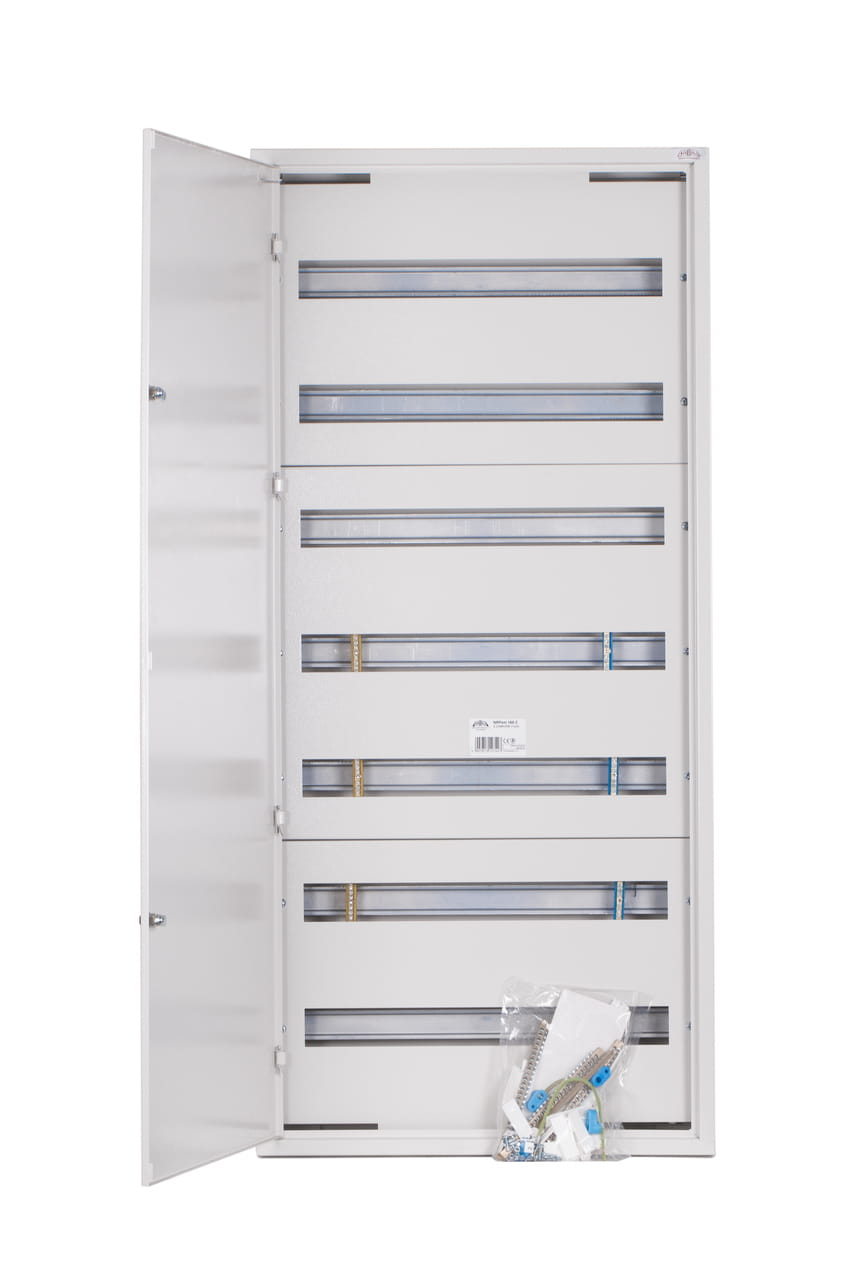

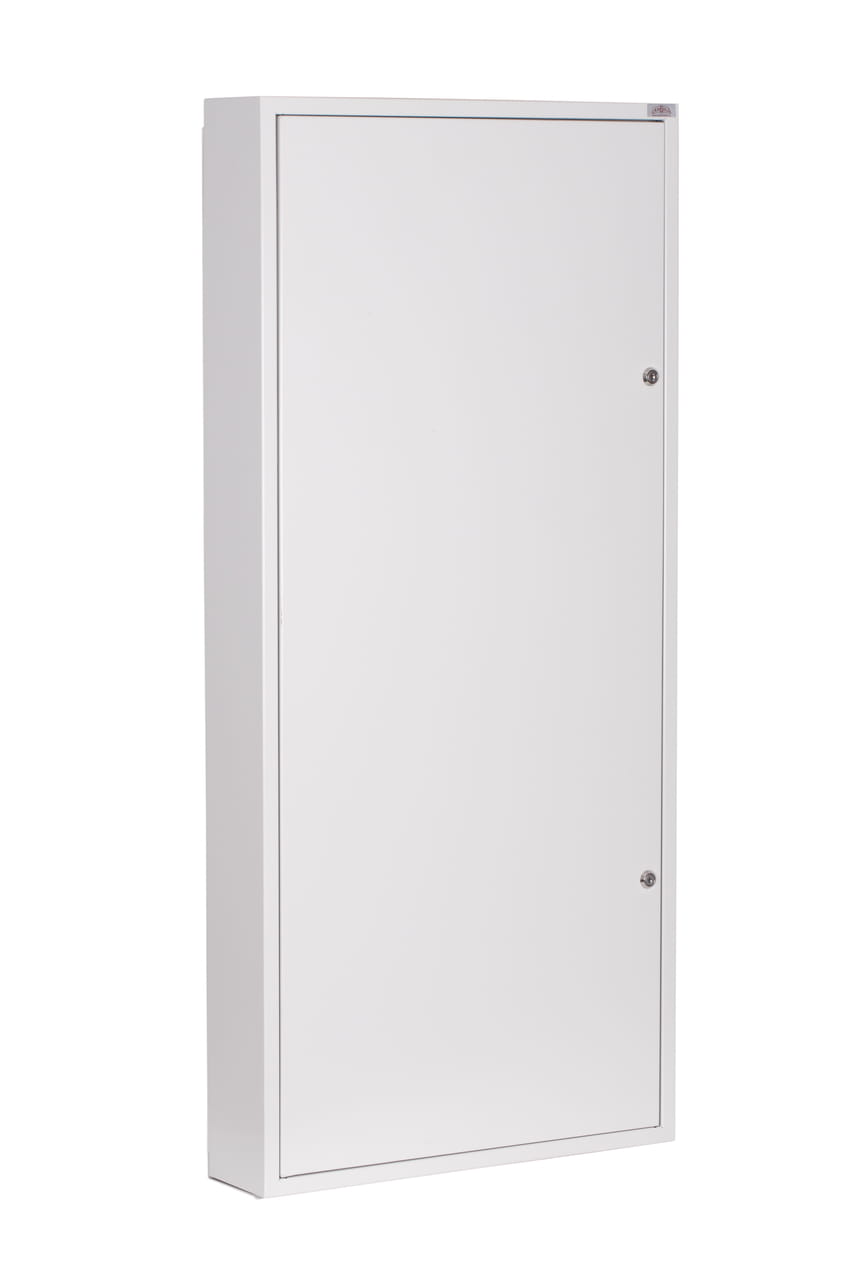

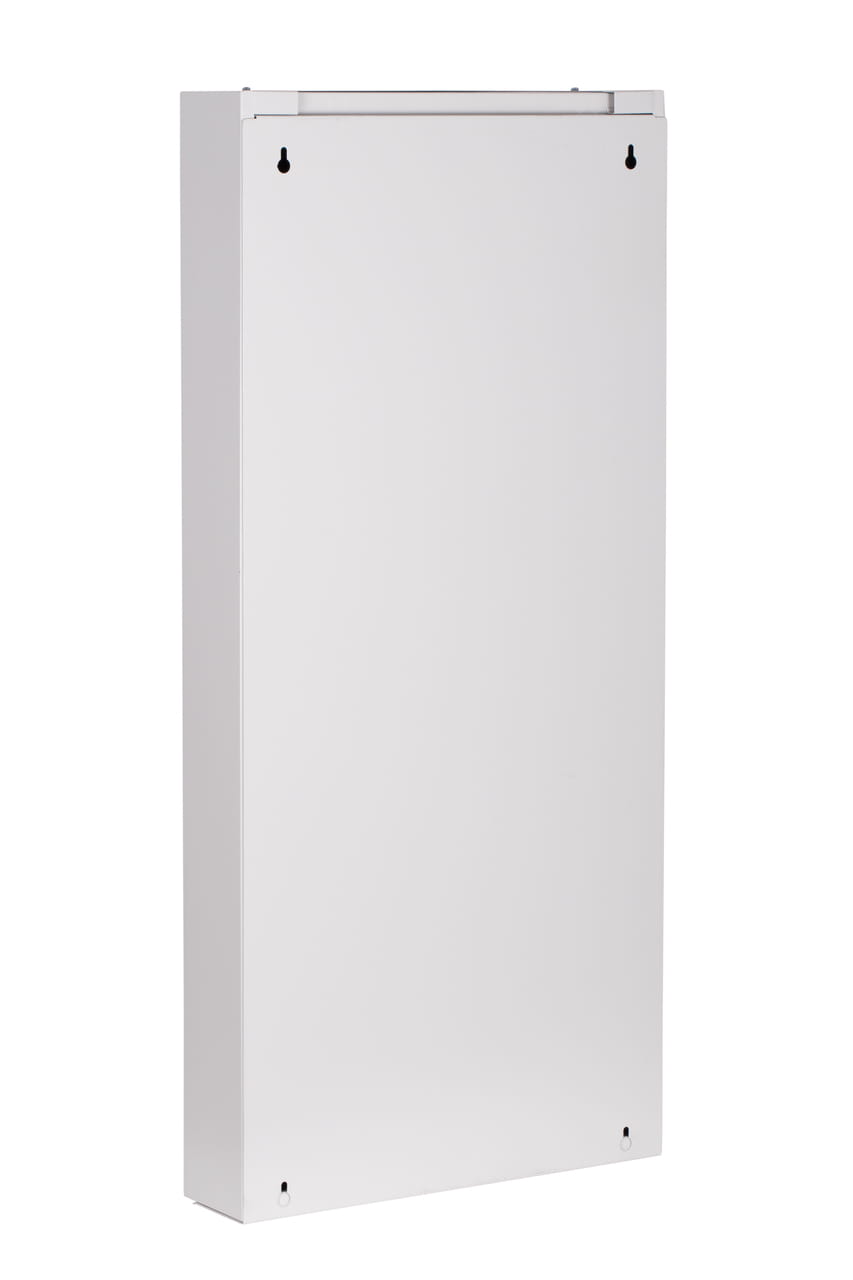

Rozdzielnica modułowa natynkowa 168 modułów IP31 550x1205x132 Biała z zamkiem NRPSM 168 7X24 Z
Brak towaru - Zlecenie do produkcji (w celu informacji nt. terminu produkcji prosimy o kontakt)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
5
Opis
Zastosowanie:
Wnętrzowe rozdzielnice nN, przeznaczone do instalowania aparatury modułowej.
Estetyczna konstrukcja obudów wraz z zatrzaskowym mocowaniem osłony aparatów umożliwiają gabarytów obudowy przy zachowaniu dostatecznej ilości miejsc na aparaty i przewody.
Standardowe wyposażenie:
Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne.
Charakterystyka techniczna:
- Prąd znamionowy ciągły: In£100A
- Napięcie znamionowe łączeniowe : Un=400V
- Napięcie znamionowe izolacji: Ui=500V
- Klasa ochronności : I
- Stopień ochronny: IP30
Wykonanie:
Drzwi obudowy wykonane są z blachy stalowej o grubości 1 mm, z ochronną powłoką lakierową koloru RAL 9002 lub RAL 9003, nakładana metodą elektrostatyczną. Korpus i stelaż obudowy wykonane są z blachy ocynkowanej o grubości 1mm.
Dlaczego „szybki montaż”?
Dzięki unikalnej konstrukcji ułatwiają pracę instalatorowi. Montaż aparatury i osznurowanie wykonuje się na odsłoniętej płycie montażowej a dopiero po podłączeniu przewodów zakłada się na niej część frontalną (obudowę).
Pliki do pobrania:
Dane techniczne
| Ilość modułów | 168 |
| Stopień szczelności IP | 31 |
| Rodzaj licznika | brak |
| Typ zamknięcia | Zamek |
| Drzwi podwójne | Nie |
| Wersja drzwi | Drzwi pełne |
| Klasa ochronności | Klasa 1 |
| Wykonanie | Stal DC01 1mm |
| Symbol producenta | 168-7-24-2 |
| Kolor | Biały RAL 9003 |
| Waga | 23,30 kg |
| Głębokość | 132 mm |
| Szerokość | 550 mm |
| Wysokość | 1205 mm |
| Napięcie znamionowe izolacji | Ui = 500V |
| Napięcie znamionowe łączeniowe | Un = 400V |
| Prąd znamionowy ciągły | In ≤ 100A |
| Sposób montażu | Natynkowy |
| Klasa ETIM | EC000214 |
| Deklaracje zgodności | CE, B |
Dane techniczne
| Ilość modułów | 168 |
| Stopień szczelności IP | 31 |
| Rodzaj licznika | brak |
| Typ zamknięcia | Zamek |
| Drzwi podwójne | Nie |
| Wersja drzwi | Drzwi pełne |
| Klasa ochronności | Klasa 1 |
| Wykonanie | Stal DC01 1mm |
| Symbol producenta | 168-7-24-2 |
| Kolor | Biały RAL 9003 |
| Waga | 23,30 kg |
| Głębokość | 132 mm |
| Szerokość | 550 mm |
| Wysokość | 1205 mm |
| Napięcie znamionowe izolacji | Ui = 500V |
| Napięcie znamionowe łączeniowe | Un = 400V |
| Prąd znamionowy ciągły | In ≤ 100A |
| Sposób montażu | Natynkowy |
| Klasa ETIM | EC000214 |
| Deklaracje zgodności | CE, B |
