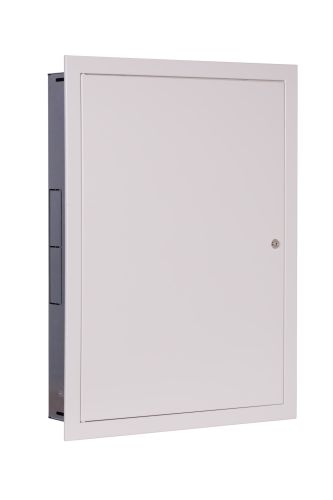

Rozdzielnica modułowa 4x24 podtynkowa 96 modułów IP31 525x715x127 Biała z zamkiem RPSM 96 Z 4X24
Dostępność:
więcej niż 30
więcej niż 30
Wysyłka w:
48 godzin
Ocena:
4.71429
EAN: 5907813123832
4.71429
Producent:
Kod produktu:
RPSM 96 4X24 Z
Opis
Charakterystyka techniczna:
- Prąd znamionowy ciągły: In ≤ 100A
- Napięcie znamionowe łączeniowe: Un = 400V
- Napięcie znamionowe izolacji: Ui = 500V
- Klasa ochronności: I
- Stopień ochrony: IP31
- 96 moduły
Sposób montażu: Możliwość łatwego zabudowania w ścianie, co zapewnia wygodę użytkowania.
Wykonanie: Wykonana z blachy stalowej o grubości 0,8 mm, zabezpieczona ochronną powłoką lakierową w kolorze białym RAL 9003, nakładaną metodą elektrostatyczną. Nasza rozdzielnica RP-3 to połączenie trwałości i estetyki.
Sposób montażu:
Zabudowa w ścianie (również w ścianie gipsowo-kartonowej)
Wykonanie:
Drzwi obudowy wykonane z blachy stalowej o grubości 1 mm, z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną.
Korpus i stelaż obudowy wykonane są z blachy ocynkowanej o grubości 1 mm.
Dlaczego „szybki montaż”?
Dzięki unikalnej konstrukcji ułatwiają pracę instalatorowi.
Montaż aparatury i osznurowanie wykonuje się na odsłoniętej płycie montażowej, a dopiero po podłączeniu przewodów zakłada się na niej część frontalną (obudowę).
Standardowe wyposażenie:
- Szyna TH 35
- Szyny zaciskowe
- Izolator
- Zestaw wkrętów i nakrętek
- Podkładka
- Przewód ochronny żółto-zielony
- Zestaw naklejek
- Zaślepki plastikowe prostokątne
RPSM96 (4X24) - Wielomodułowa podtynkowa obudowa typu RPsm-96
Tzw. szybki montaż, przeznaczona do montażu 96 zabezpieczeń w układzie 4X24.
Wymiary otworu montażowego w mm:
Szerokość x Wysokość x Głębokość: 525X715X127mm
Zastosowanie:
Wnętrzowe rozdzielnice nN przeznaczone do instalowania aparatury modułowej.
Pliki do pobrania:
Dane techniczne
| Ilość modułów | 96 |
| Stopień szczelności IP | 31 |
| Typ zamknięcia | Zamek |
| Szerokość | 585 mm |
| Wysokość | 790 mm |
| Głębokość | 127 mm |
| Wersja drzwi | Drzwi pełne |
| Klasa ochronności | Klasa 1 |
| Symbol producenta | P-96-4-24-20 |
| Napięcie znamionowe izolacji | Ui = 500V |
| Napięcie znamionowe łączeniowe | Un = 400V |
| Prąd znamionowy ciągły | In ≤ 100A |
| Sposób montażu | Podtynkowy |
| Wymiary bez ramki w mm (sz x wys x gł) | 525x715x127 |
Dane techniczne
| Ilość modułów | 96 |
| Stopień szczelności IP | 31 |
| Typ zamknięcia | Zamek |
| Szerokość | 585 mm |
| Wysokość | 790 mm |
| Głębokość | 127 mm |
| Wersja drzwi | Drzwi pełne |
| Klasa ochronności | Klasa 1 |
| Symbol producenta | P-96-4-24-20 |
| Napięcie znamionowe izolacji | Ui = 500V |
| Napięcie znamionowe łączeniowe | Un = 400V |
| Prąd znamionowy ciągły | In ≤ 100A |
| Sposób montażu | Podtynkowy |
| Wymiary bez ramki w mm (sz x wys x gł) | 525x715x127 |
