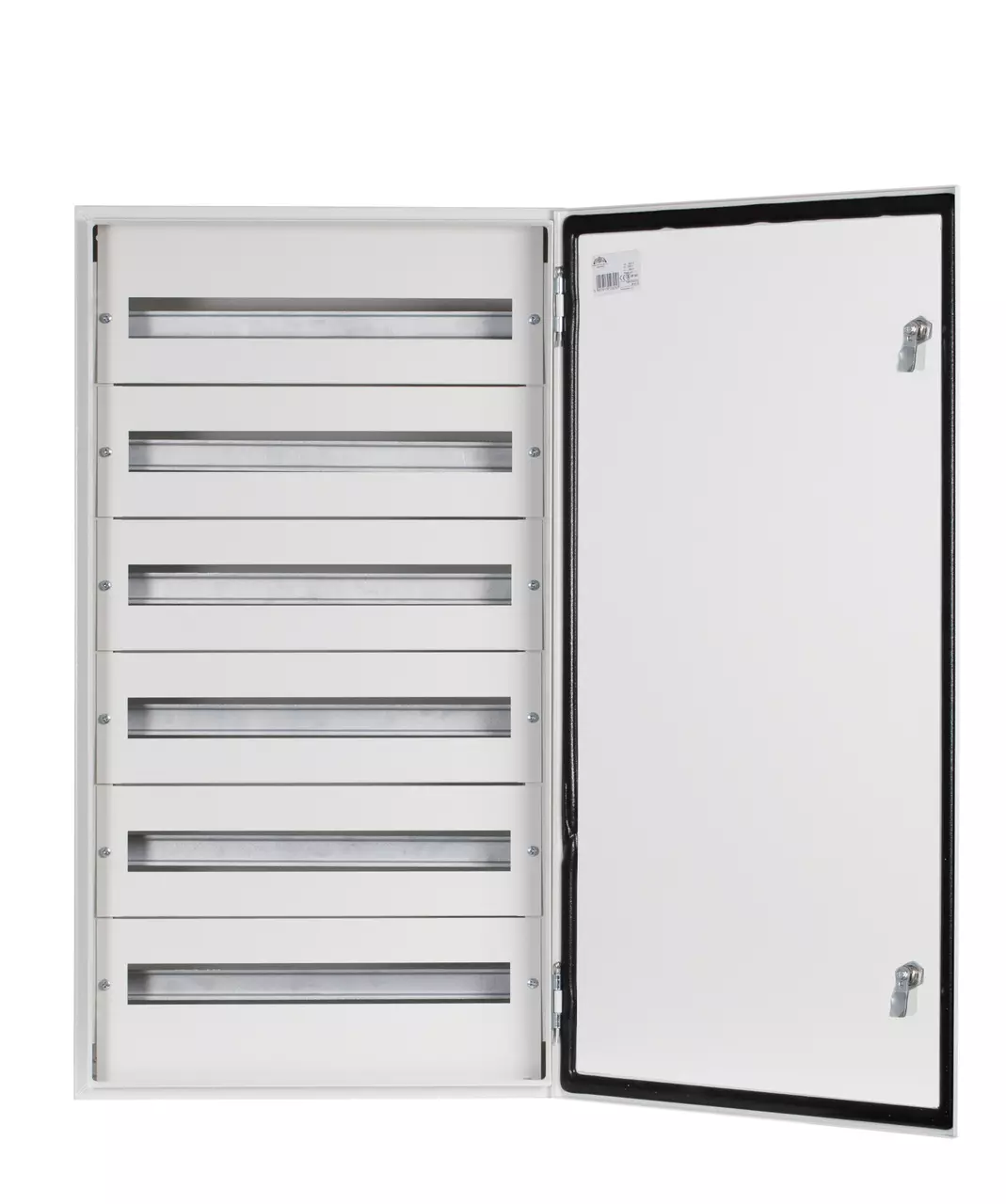

Rozdzielnia hermetyczna modułowa 6x24 144 moduły IP65 550x1000x250 Drzwi pełne RH 144 DP
Opis
Charakterystyka techniczna:
- Prąd znamionowy ciągły : In ≤100A
- Napięcie znamionowe łączeniowe: Un=400V
- Napięcie znamionowe izolacji:Ui=500V
- Klasa ochronności: I
- Stopień ochrony: IP65
- Sposób montażu: zabudowa uniwersalna
- 6X24 bezpieczników (moduły typu S)
- Wykonanie: Blacha stalowa o grubości 1-1,5 mm, z ochronna powłoką lakierową koloru szarego RAL 7035, nakładana metodą elektrostatyczną. Możliwość przełożenia drzwi na lewo/prawo.
Zastosowanie: Wnętrzowe rozdzielnice nN o podwyższonej szczelności przeznaczone do instalowania aparatury modułowej. Umożliwiają montaż modułów w układzie Nx12 i Nx24. Obudowa hermetyczna o stopniu ochrony IP 65, 600x1000x300, na 144 zabezpieczenia.

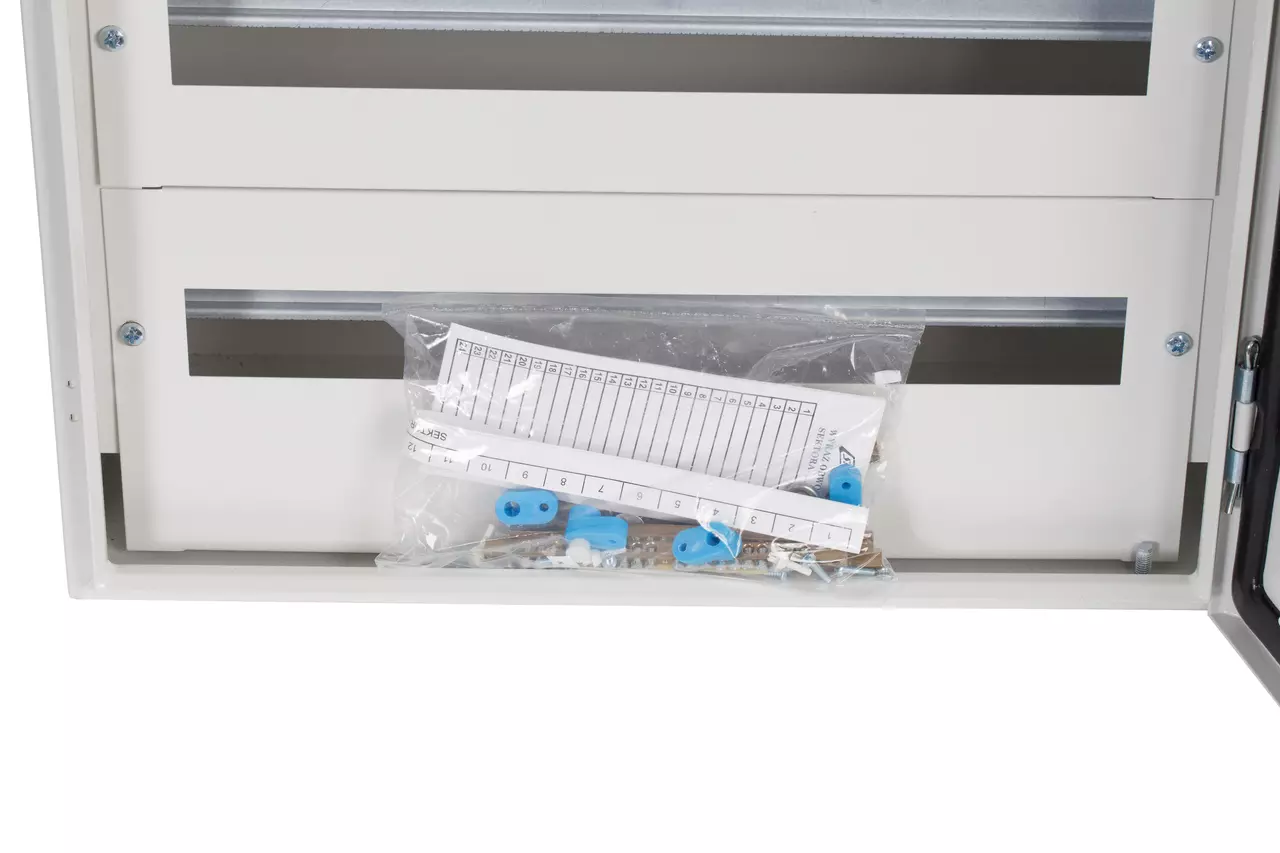

Standardowe wyposażenie:
- Zamek i klucz IP55
- szyny TH-35 i maskownic
- zestaw wkrętów i nakrętek
- podkładka
- przewód ochronny żółto – zielony
- zestaw naklejek
- zaślepki plastikowe okrągłe
Pliki do pobrania:
Dane techniczne
Ilość modułów | 144 |
Stopień szczelności IP | 65 |
Typ zamknięcia | Zamek |
Szerokość | 550 mm |
Wysokość | 1000 mm |
Głębokość | 250 mm |
Drzwi podwójne | Nie |
Wersja drzwi | Drzwi pełne |
Klasa ochronności | Klasa 1 |
Wykonanie | Stal |
Kolor | Szary RAL7035 |
Waga | 40 kg |
Napięcie znamionowe izolacji | Ui = 500V |
Napięcie znamionowe łączeniowe | Un = 400V |
Prąd znamionowy ciągły | In ≤ 100A |
Sposób montażu | Natynkowy |
