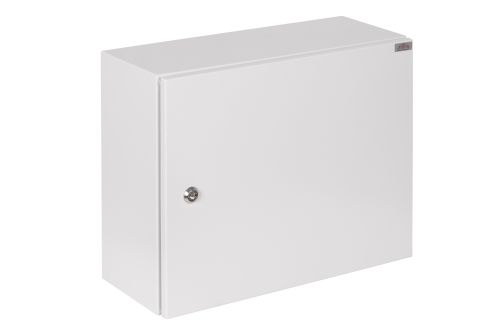

Obudowa hermetyczna IP65 1-licznikowa 3-fazowy 24 moduły 520x400x210 Szara z zamkiem RH 3F24 Z
Opis
Charakterystyka techniczna:
- ✅ Prąd znamionowy ciągły: In£100A
- ✅ Napięcie znamionowe łączeniowe : Un=400V
- ✅ Napięcie znamionowe izolacji: Ui=500V Klasa ochronności : I
- ✅ Stopień ochronny: IP65
- ✅ Sposób montażu: zabudowa uniwersalna
- ✅ Wykonanie: Blacha stalowa o grubości 1-1,5mm, z ochronną powłoką lakierową kolor RAL 7035, nakładaną metodą elektrostatyczną. Możliwość przełożenia drzwi na lewo/prawo.
Zastosowanie
RH 3F12 - Rozdzielnica licznikowa hermetyczna. Przeznaczona pod montaż 24 modułów oraz licznika trójfazowego, IP 65. Wnętrzowe hermetyczne rozdzielnice nN przeznaczone do instalowania zarówno aparatury modułowej jak i liczników jedno i trójfazowych.
Standardowe wyposażenie
- ✅ Zamek i klucz IP55, tablica pod licznik,
- ✅ szyna TH 35,
- ✅ zestaw wkrętów i nakrętek,
- ✅ podkładka,
- ✅ przewód ochronny żółto – zielony,
- ✅ zestaw naklejek,
- ✅ zaślepki plastikowe okrągłe.
Dane techniczne
Ilość modułów | 24 |
Stopień szczelności IP | 65 |
Rodzaj licznika | 1 x 3-fazowy |
Typ zamknięcia | Zamek |
Szerokość | 520 mm |
Wysokość | 400 mm |
Głębokość | 210 mm |
Drzwi podwójne | Nie |
Wersja drzwi | Drzwi pełne |
Klasa ochronności | Klasa 1 |
Wykonanie | Stal |
Symbol producenta | 6-751 |
Kolor | Szary RAL7035 |
Waga | 11,50 kg |
Napięcie znamionowe izolacji | Ui = 500V |
Napięcie znamionowe łączeniowe | Un = 400V |
Prąd znamionowy ciągły | In ≤ 100A |
