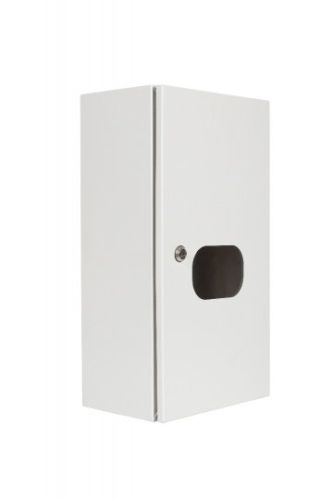

Obudowa hermetyczna IP65 1-licznikowa 3-fazowy 12 modułów 320x600x210 Szara z zamkiem i szybą RH 3F12 ZSZ
Opis
Charakterystyka techniczna:
- Prąd znamionowy ciągły: In£100A
- Napięcie znamionowe łączeniowe : Un=400V
- Napięcie znamionowe izolacji: Ui=500V
- Klasa ochronności : I
- Stopień ochronny: IP65
- Sposób montażu: zabudowa uniwersalna
- Wykonanie:Blacha stalowa o grubości 1-1,5mm, z ochronną powłoką lakierową kolor RAL 7035, nakładaną metodą elektrostatyczną. Możliwość przełożenia drzwi na lewo/prawo.
Rozdzielnica licznikowa hermetyczna
Przeznaczona pod montaż 12 modułów oraz licznika trójfazowego, IP 65.
Wnętrzowe hermetyczne rozdzielnice nN przeznaczone do instalowania zarówno aparatury modułowej jak i liczników jedno i trójfazowych.
Zestaw zawiera:
- Zamek i klucz IP55
- tablica pod licznik
- szyna TH 35
- zestaw wkrętów i nakrętek
- podkładka
- przewód ochronny żółto – zielony
- zestaw naklejek
- zaślepki plastikowe okrągłe.
Pliki do pobrania:
Dane techniczne
Ilość modułów | 12 |
Stopień szczelności IP | 65 |
Rodzaj licznika | 1 x 3-fazowy |
Typ zamknięcia | Zamek |
Szerokość | 320 mm |
Wysokość | 600 mm |
Głębokość | 210 mm |
Drzwi podwójne | Nie |
Wersja drzwi | Drzwi pełne |
Klasa ochronności | Klasa 1 |
Wykonanie | Stal |
Symbol producenta | 6-740 |
Kolor | Szary RAL7035 |
Waga | 10, 150 kg |
Napięcie znamionowe izolacji | Ui = 500V |
Napięcie znamionowe łączeniowe | Un = 400V |
Prąd znamionowy ciągły | In ≤ 100A |
Sposób montażu | Uniwersalny |
