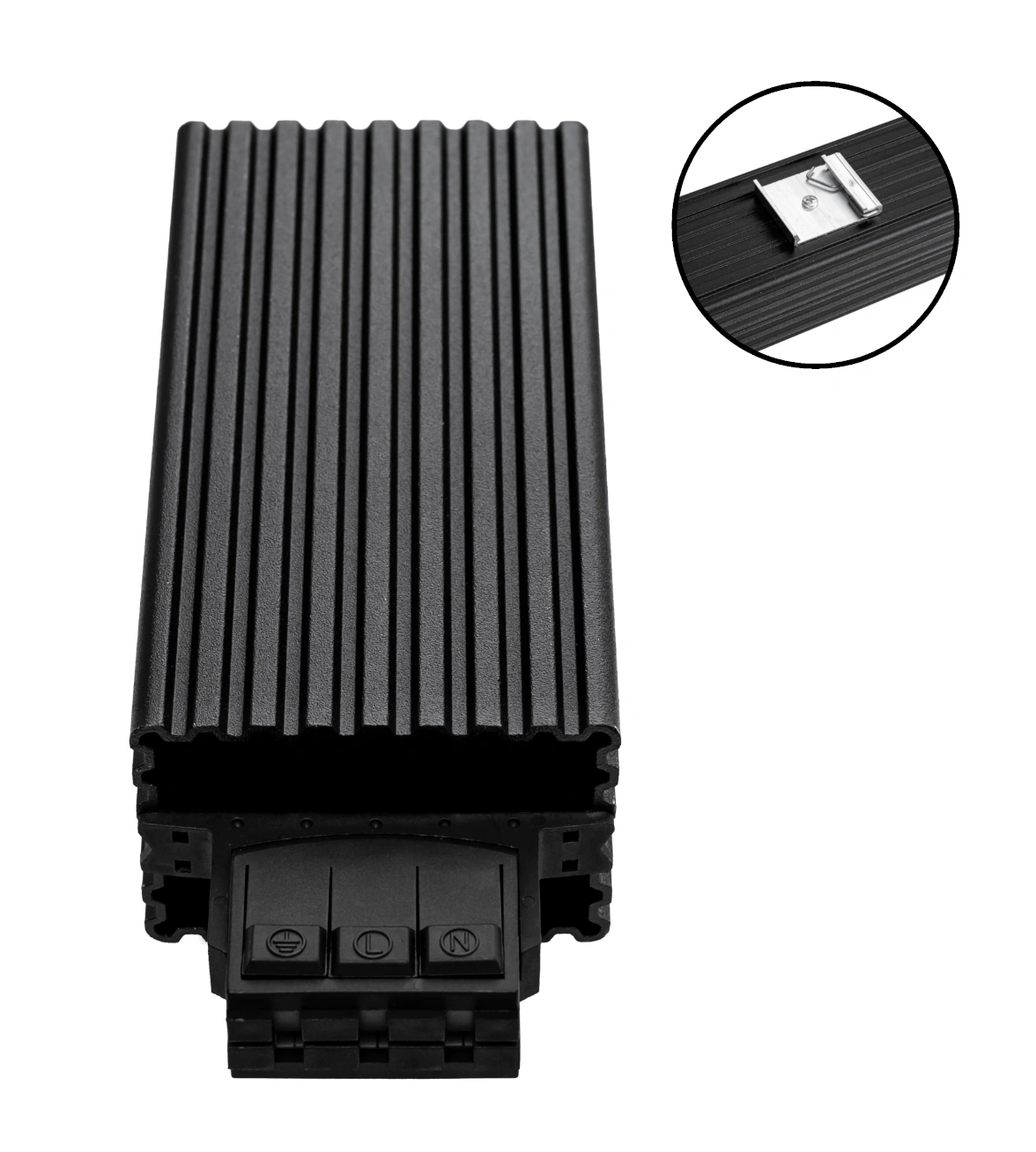

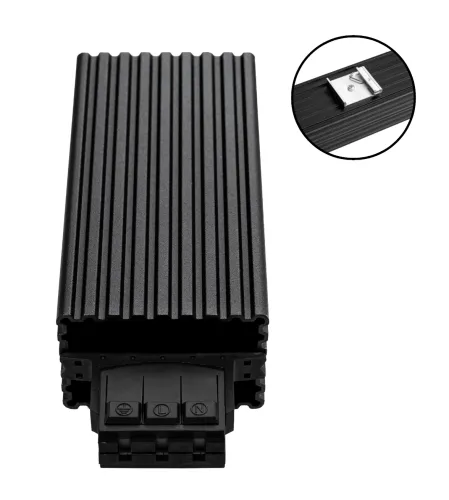

Grzałka do szafy sterowniczej półprzewodnikowa PTC 75W IP20 RS-0012-75W
więcej niż 50
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
5
Opis
Grzałka do szafy sterowniczej o mocy 75 W z półprzewodnikowym elementem grzejnym PTC. Utrzymuje minimalną temperaturę i zapobiega kondensacji pary wodnej w szafach sterowniczych, rozdzielnicach i obudowach hermetycznych, w których chłód i wilgoć zakłócają pracę aparatury.
Budowa i działanie
Element PTC samoczynnie ogranicza temperaturę grzania. Korpus z anodowanego profilu aluminiowego tworzy ciąg kominowy i równomiernie rozprowadza ciepło w obudowie. Grzałka jest przeznaczona do pracy ciągłej.
Parametry grzałki
- Moc grzewcza: 75 W (przy temperaturze otoczenia +20 °C)
- Napięcie zasilania: 230 V AC
- Element grzejny: rezystor PTC z ograniczeniem temperatury
- Korpus: wytłaczany profil aluminiowy, anodowany
- Obudowa przyłącza: tworzywo sztuczne w klasie palności UL94 V-0, czarna
- Przyłącze: 3 zaciski dociskowe (L, N, PE)
- Montaż: klips na szynę DIN 35 mm (EN 60715)
- Pozycja pracy: pionowa, wylot powietrza do góry
- Temperatura pracy i przechowywania: od -45 do +70 °C
- Wilgotność: maks. 90% RH, bez kondensacji
- Stopień ochrony: IP20, klasa ochronności I

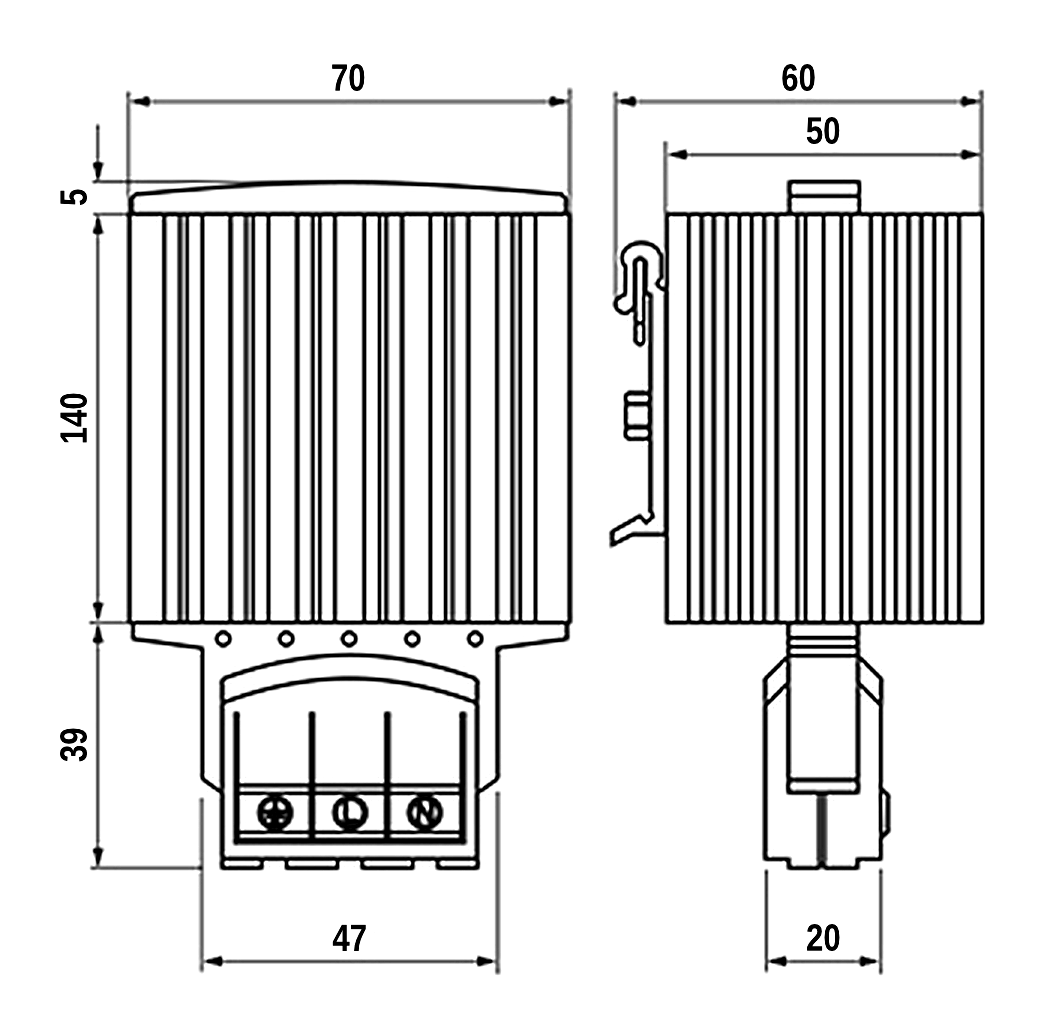

- Wymiary (wys. x szer. x gł.): 185 x 70 x 60 mm
Montaż i podłączenie

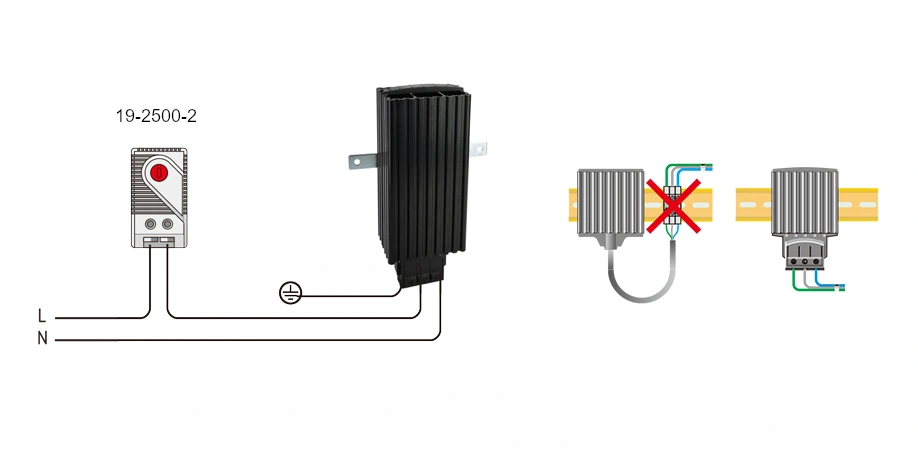

Grzałkę mocuje się klipsem na szynę DIN 35 mm, w pozycji pionowej: przyłącze na dole, wylot powietrza do góry. Trzy zaciski dociskowe (L, N, PE) przyjmują przewód sztywny od 0,5 do 2,5 mm² oraz linkowy od 0,5 do 1,5 mm² z tulejką. Pracą grzałki steruje termostat z zestykiem NC, np. 19-2501 (sprzedawany osobno), włączony w przewód L zgodnie ze schematem w galerii.
Pliki do pobrania:
Dane techniczne
| Kolor | Czarny |
| Korpus nagrzewnicy | Profil aluminiowy wytłaczany, anodowany |
| Termostat | Nie |
| Wentylator | Nie |
| Moc grzewcza [W] | 75 |
| Klasa ochrony | I (uziemiony) |
| Montaż | klips na szynę DIN 35mm, EN 60715 |
| Element grzewczy | Rezystor PTC - ograniczenie temperatury |
| Połączenie | 3 zaciski do drutu linkowego 0,5-1,5mm² (z tulejką) i drutu sztywnego 0,5-2,5mm² |
| Nastawa zakresu wilgotności | maks. 90% wilgotności względnej (bez kondensacji) |
| Wykonanie | tworzywo sztuczne zgodne z UL94 V-0, kolor czarny |
| Max. temperatura otoczenia | +70°C |
| Min. temperatura otoczenia | -45°C |
| Napięcie znamionowe | 230 V AC |
| Stopień szczelności IP | IP 20 |
| Waga [kg] | 0,35 kg |
| Wysokość | 185 mm |
| Głębokość | 60 mm |
| Szerokość | 70 mm |
| Klasa ETIM | EC000737 |
| Deklaracje zgodności | CE, ROHS, ISO |
Dane techniczne
| Kolor | Czarny |
| Korpus nagrzewnicy | Profil aluminiowy wytłaczany, anodowany |
| Termostat | Nie |
| Wentylator | Nie |
| Moc grzewcza [W] | 75 |
| Klasa ochrony | I (uziemiony) |
| Montaż | klips na szynę DIN 35mm, EN 60715 |
| Element grzewczy | Rezystor PTC - ograniczenie temperatury |
| Połączenie | 3 zaciski do drutu linkowego 0,5-1,5mm² (z tulejką) i drutu sztywnego 0,5-2,5mm² |
| Nastawa zakresu wilgotności | maks. 90% wilgotności względnej (bez kondensacji) |
| Wykonanie | tworzywo sztuczne zgodne z UL94 V-0, kolor czarny |
| Max. temperatura otoczenia | +70°C |
| Min. temperatura otoczenia | -45°C |
| Napięcie znamionowe | 230 V AC |
| Stopień szczelności IP | IP 20 |
| Waga [kg] | 0,35 kg |
| Wysokość | 185 mm |
| Głębokość | 60 mm |
| Szerokość | 70 mm |
| Klasa ETIM | EC000737 |
| Deklaracje zgodności | CE, ROHS, ISO |
