Rozdzielnice elektryczne służą do montażu aparatury oraz rozdziału dostarczanej przez dostawcę energii elektrycznej, na poszczególne obwody znajdujące się w danym budynku lub lokalu. Każda rozdzielnica dopuszczona do handlu musi spełniać normy bezpieczeństwa i wykonana być zgodnie ze sztuką inżynierską.
Choć estetyka wykonania oraz udogodnienia w postaci transparentnych drzwiczek czy dodatkowych akcesoriów nie stanowią bezwzględnych wymogów, które muszą zostać spełnione, ze względów komercyjnych oczywiście ich obecność lub nie ma znaczenie, podobnie zresztą jak inne aspekty, o których przeczytasz poniżej.
Co oznacza „szybki montaż”?
Instalacja aparatów i urządzeń w rozdzielnicy elektrycznej wymaga umiejętności manualnych oraz dość dużej ilości czasu. Szczególnie uciążliwe bywa rozprowadzanie oprzewodowania oraz łączenie poszczególnych komponentów. W standardowych rozdzielnicach elektrycznych elementy montuje się wewnątrz obudowy zaczynając najpierw od szyn montażowych, następnie rozkładając aparaty i urządzenia, kolejno przechodząc do połączeń i prowadzenia wiązek przewodów na zewnątrz rozdzielnicy. Takie podejście do instalacji generuje szereg niedogodności spowodowanych utrudnionym dostępem do montowanych części.
Jeden z producentów obudów dostrzegł ten problem i zajął się produkcją rozdzielnic typu „szybki montaż”. Instalację aparatów oraz urządzeń, a także oprzewodowanie wykonuje się w ich przypadku na odsłoniętej płycie montażowej, a dopiero na samym końcu zakłada się na płytę obudowę, montując ją od frontu rozdzielnicy.
Czy „szybki montaż” to udogodnienie tylko dla montera?
Technologia szybkiego montażu jest oczywiście udogodnieniem dla montera, ponieważ nie musi on wykonywać czasochłonnych i trudnych z uwagi na niedostatecznie obszerne dojście do wtyków czynności oraz unika problemów z prowadzeniem dłuższych odcinków przewodów. Zastosowanie rozdzielnic typu „szybki montaż” znacznie usprawnia pracę, co jednak nie jest jedyną zaletą tej technologii. Montowanie rozdzielnic, w których obudowa zakładana jest na końcu a podczas większości prac dostęp do poszczególnych komponentów jest relatywnie swobodny, znacznie skraca czas realizacji zadania, pozytywnie wpływa również na estetykę wykonania.
Ponieważ rozdzielnica jest wizytówką wykonawcy, a krótszy czas realizacji zlecenia generuje kolejne zlecenia i zmniejsza koszty pracy, warto rozpatrzyć stosowanie rozdzielnic typu „szybki montaż” zamiast tradycyjnych, szczególnie w przypadku większych budów czy remontów, np. osiedli mieszkaniowych.

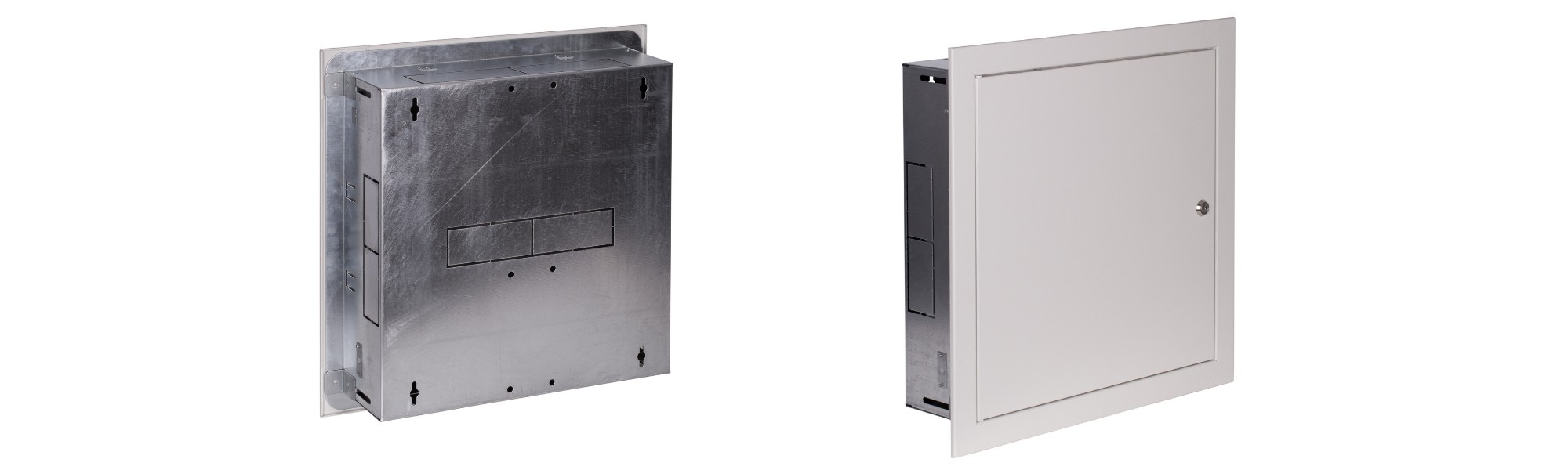

Rozdzielnica „szybki montaż” do instalacji pod tynkiem
Rozdzielnice podtynkowe typu „szybki montaż” to w rzeczywistości klasyczne rozdzielnice podtynkowe o nowatorskiej konstrukcji, która nie tylko przynosi korzyści firmie wykonawczej, ale również umożliwia instalację pod tynkiem i w ścianach z płyty kartonowo-gipsowej.
Rozdzielnice podtynkowe RPsm typu „szybki montaż”, które są autorskim pomysłem inżynierów producenta obudów Sabaj System i powstały z myślą o firmach wykonawczych oraz użytkownikach, przeznaczone są do instalacji wewnątrz pomieszczeń takich jak mieszkania, domy jednorodzinne, biura, budynki użyteczności publicznej czy zakłady pracy.
Służą do montażu elektrycznej aparatury modułowej, wykonane są z blachy stalowej i dostępne w opcji z zamkiem z pełnymi drzwiami lub częściowo przeszklonymi.
Skrzynki RPsm produkowane są w dwóch szerokościach: 18 albo 24 moduły w rzędzie, przy czym maksymalna całkowita ilość modułów wynosi 144. Sprzedawane są jako jednodrzwiowe a każdy komplet zawiera szynę montażową TH 35 oraz zestaw niezbędnych akcesoriów takich jak m. n. szyny zaciskowe, potrzebne wkręty i nakrętki, przewód ochronny żółto-zielony czy zaślepki.
Rozdzielnica „szybki montaż” do instalacji pod tynkiem
Rozdzielnice NRPsm, czyli rozdzielnice natynkowe z opcją szybkiego montażu przeznaczone są do instalacji wewnątrz pomieszczeń i podobnie jak ich podtynkowe odpowiedniczki wykorzystuje się je w domach i mieszkaniach, biurach, zakładach pracy czy budynkach użyteczności publicznej wszędzie tam, gdzie warunki (np. zbyt mała grubość ścian) nie pozwalają na montaż rozdzielnic podtynkowych.
NRPsm mogą nie tylko zasilać zwykłe i specjalne obwody elektryczne, ale również łącznie z rozdziałem energii elektrycznej, wykonywać funkcje: kontroli urządzeń elektrycznych, sterowania i nadzoru procesu produkcji. Rozdzielnice natynkowe typu „szybki montaż” służą do montażu elektrycznej aparatury modułowej, dostępne są w opcji z zamkiem i wykonane z blachy stalowej.
Skrzynki NRPsm produkowane są w dwóch szerokościach: 440 mm oraz 550 mm (na 18 i 24 moduły w rzędzie). Całkowita ilość modułów w węższej skrzynce to 126 (7 rzędów po 18 modułów), natomiast w szerszej – 168 (7 rzędów po 24 moduły). Szafy sprzedawane są jako jednodrzwiowe, z możliwością montażu drzwiczek po lewej lub prawej stronie, podobnie jak w wersji podtynkowej. Każda rozdzielnica w zestawie zawiera: szynę montażową TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładkę, przewód ochronny żółto-zielony, zestaw naklejek oraz prostokątne zaślepki plastikowe.
